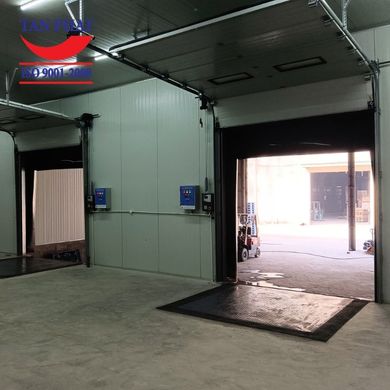

Sàn nâng thủy lực âm sàn

Sàn nâng thủy lực âm sàn (dock leveler âm sàn) là thiết bị giúp bù chênh cao giữa nền kho và thùng xe, tạo mặt phẳng để xe nâng ra vào container an toàn.

Thiết bị thường được lắp tại khu vực dock trong các kho logistics, nhà máy và trung tâm phân phối có tần suất xuất nhập hàng thường xuyên.

Video: Sàn nâng thủy lực âm sàn Tân Phát

Có một tình huống xảy ra khá thường xuyên trong các kho đang xây dựng hoặc cải tạo. Dock đã hoàn thiện, xe nâng chạy thử mới phát hiện cao độ không khớp, độ dốc lớn, xe vào container bị xóc, thậm chí hàng dễ xô lệch.

Lúc đó mới tính đến phương án lắp sàn nâng, nhưng việc sửa nền hoặc làm hố lúc này thường phức tạp và tốn kém hơn nhiều so với tính ngay từ đầu.

Với sàn nâng thủy lực âm sàn, điều cần xác định trước tiên rất đơn giản: kho có phù hợp để lắp hay không, và nên chọn cấu hình nào để vận hành ổn định lâu dài.

Nội dung chính

1. Kho nào phù hợp lắp sàn nâng thủy lực âm sàn?

Trước tiên cần xác định, không phải kho nào cũng cần lắp.

1.1. Những kho nên dùng

Phương án âm sàn thường phù hợp khi:

• Kho có xe nâng ra vào container mỗi ngày

• Mặt nền cần phẳng để xe di chuyển liên tục

• Hàng hóa nặng, pallet lớn

• Dự án đang xây dựng hoặc có thể chuẩn bị hố trước

Trong những điều kiện này, sàn thủy lực âm sàn thường được ưu tiên sử dụng tại những kho có tần số bốc dỡ lớn trong hệ thống dock leveler của kho hàng.

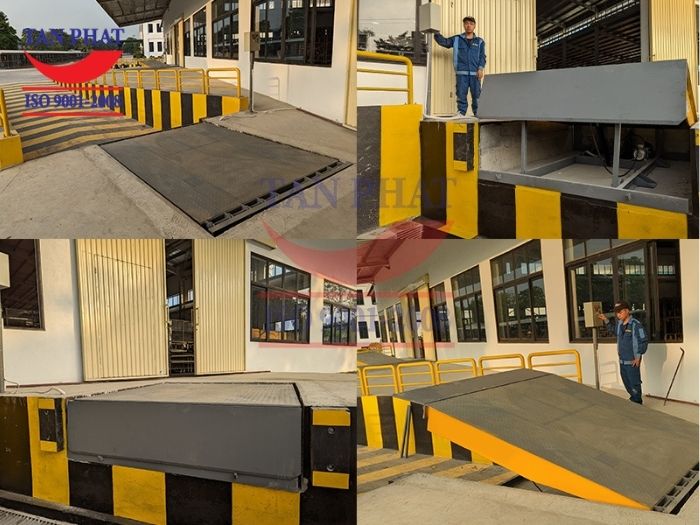

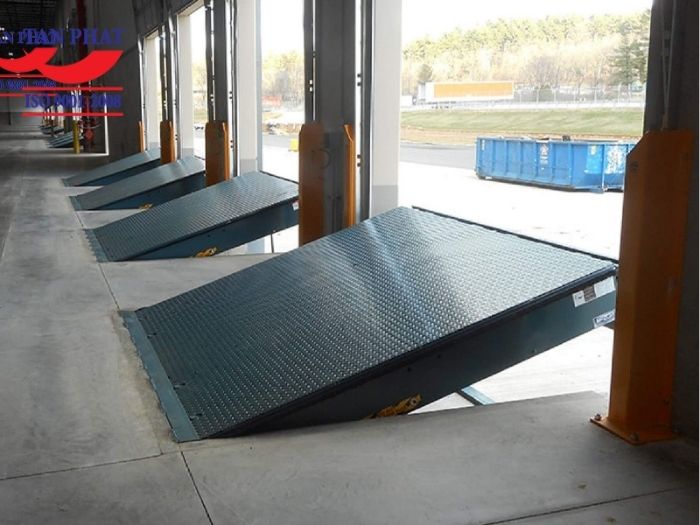

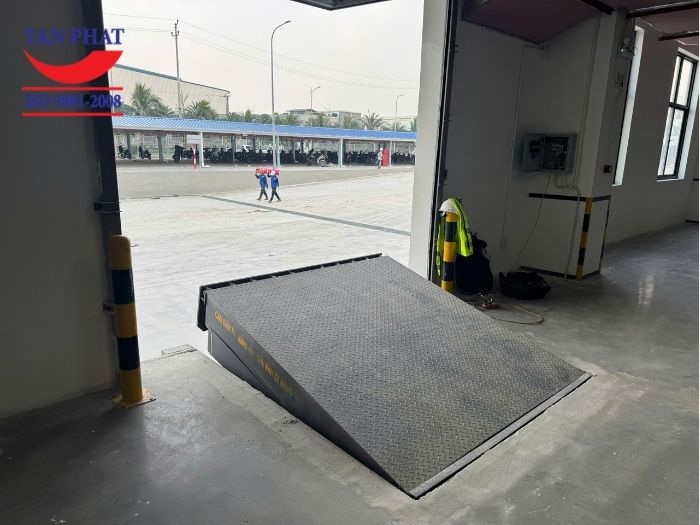

Sàn nâng thủy lực âm sàn Tân Phát

1.2. Những trường hợp không cần lắp sàn nâng âm sàn

Một số kho thực tế không cần đầu tư phương án âm sàn:

• Tần suất bốc dỡ thấp

• Chủ yếu dùng xe nâng tay hoặc hàng nhẹ

• Nền kho không thể đục hố hoặc chi phí cải tạo quá cao

Nếu lắp trong các trường hợp này, chi phí bỏ ra khó thu hồi hiệu quả.

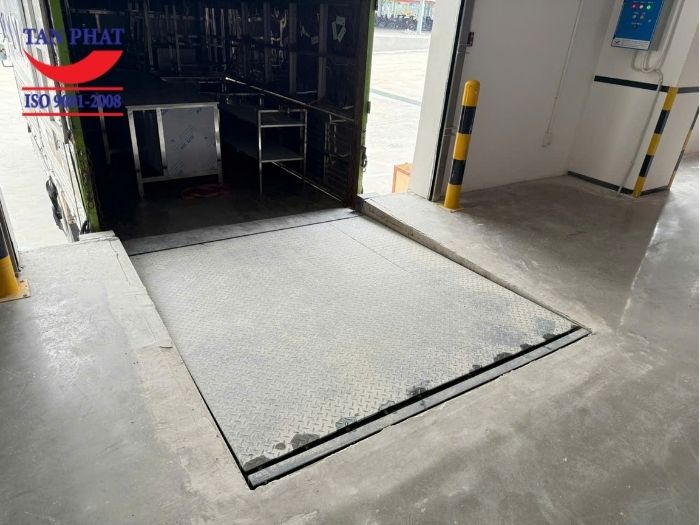

Sàn nâng thủy lực âm sàn kho hàng

1.3 Trước khi lắp sàn nâng âm sàn, nên kiểm tra 4 điểm này

Phần lớn các trường hợp lắp không thuận lợi đều xuất phát từ một trong các yếu tố dưới đây:

Độ cao nền kho và thùng xe có chênh nhiều không
Nếu chênh cao quá lớn, dock cần biên độ nâng hạ lớn hơn để bù được cao độ, kéo theo yêu cầu kỹ thuật và chi phí cũng thay đổi.

Nền bê tông khu vực dock có đủ chắc không
Sàn nâng chịu tải tập trung từ bánh xe nâng, nền yếu hoặc bê tông mỏng dễ phát sinh nứt hoặc lún sau thời gian sử dụng.

Sàn nâng thủy lực âm sàn oto

Có đủ không gian để làm hố âm sàn không
Một số kho cải tạo hoặc nền thấp thường vướng ở bước này, vì thi công hố cần chiều sâu và khoảng trống nhất định.

Kho đang dùng xe nâng loại nào, tải thực tế bao nhiêu
Xe nâng và trọng lượng hàng hóa quyết định trực tiếp tải trọng và cấu hình sàn nâng, không nên chọn theo cảm tính.

Nếu một trong các yếu tố trên chưa rõ, nên khảo sát trước khi đặt thiết bị. Phần lớn sự cố vận hành sau này không nằm ở thiết bị, mà bắt đầu từ việc đánh giá sai tải trọng hoặc điều kiện lắp đặt ngay từ đầu.

Hydraulic dock leveler âm sàn Tân Phát

2. Cách chọn loại phù hợp: tải trọng, tần suất và môi trường

Khi chọn sàn nâng, cách đơn giản nhất là tính từ tải trọng thực tế mà sàn phải chịu:
Tải trọng sàn nâng = (trọng lượng xe nâng + hàng trên pallet) x hệ số an toàn

Ví dụ: Xe nâng 3 tấn và hàng 1.5 tấn, tải thực tế là 4.5 tấn.
Nếu kho vận hành trung bình, tải trọng nên chọn khoảng 6 tấn trở lên để đảm bảo ổn định lâu dài

Phần nhiều sai lệch khi chọn sàn nâng không nằm ở công thức, mà nằm ở việc đánh giá mức độ sử dụng nặng hay nhẹ.

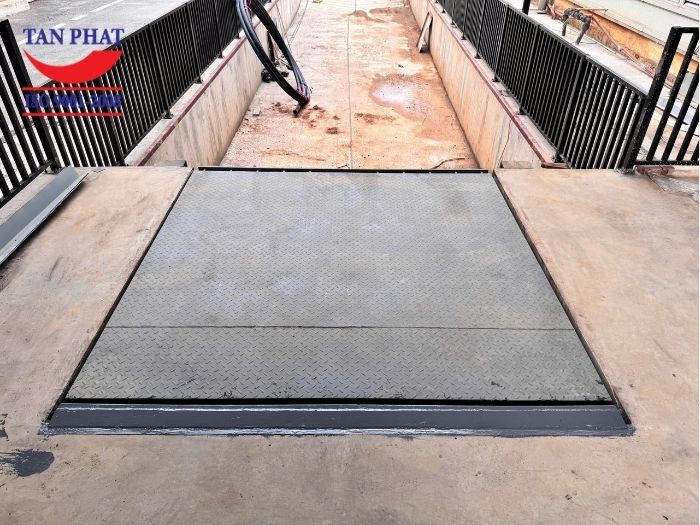

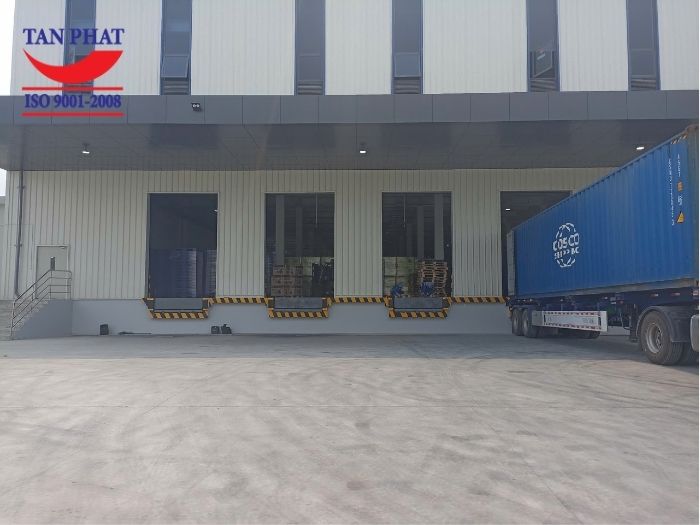

Sàn nâng thủy lực âm sàn Tân Phát

2.1. Chọn hệ số an toàn theo mức độ vận hành

Vận hành nhẹ - hệ số an toàn khoảng 1, thường gặp ở kho nhỏ hoặc khi trung chuyển:

• Mỗi ngày chỉ bốc dỡ vài chuyến container (khoảng dưới 4 chuyến)

• Chủ yếu dùng xe nâng tay hoặc hàng không quá nặng

• Xe đi qua sàn nâng không liên tục

Trong trường hợp này, tải trọng tính gần sát thực tế vẫn có thể vận hành ổn định.

Vận hành trung bình – hệ số an toàn khoảng 1.25, đây là mức phổ biến ở nhiều kho:

• Khoảng 4–8 chuyến container mỗi ngày

• Độ dốc khi xe nâng lên xuống không quá lớn (thường dưới khoảng 12%)

• Xe nâng di chuyển qua sàn với tốc độ vừa phải

Việc chọn dư tải một chút giúp giảm mài mòn và hạn chế rung lắc khi vận hành liên tục.

Vận hành nặng – hệ số khoảng 2.0, áp dụng cho kho hoạt động cường độ cao:

• Trên 8 chuyến container mỗi ngày

• Xe nâng tải lớn, đi lại liên tục

• Độ dốc lớn hoặc tốc độ xe nâng cao

Nhóm này nếu chọn tải sát quá dễ gặp tình trạng sàn nhanh xuống cấp hoặc rung khi xe nâng lên xuống.

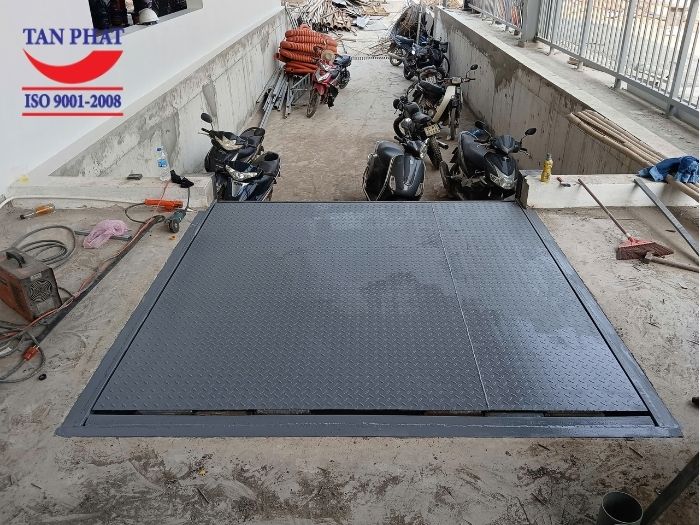

Sàn nâng thủy lực âm sàn Tân Phát tại Mỹ Hào, Hưng Yên

2.2. Chọn theo môi trường kho hàng

Một số yếu tố cần lưu ý:

• Kho lạnh: Cần dùng loại dầu và vật liệu phù hợp với nhiệt độ thấp, nếu không dầu dễ bị đặc, sàn nâng chạy chậm và các chi tiết làm kín nhanh xuống cấp.

• Kho nhiều bụi hoặc ẩm: Bụi và hơi ẩm dễ lọt vào các bộ phận chuyển động, làm thiết bị nhanh mòn hơn, vì vậy cần kiểm tra và bảo dưỡng định kỳ.

• Kho thực phẩm: Khu vực làm việc cần sạch, vật liệu và lớp sơn nên dễ lau chùi, hạn chế bám bẩn và gỉ sét để đảm bảo vệ sinh khi vận hành.

Những yếu tố này tác động trực tiếp đến tuổi thọ và độ ổn định của thiết bị.

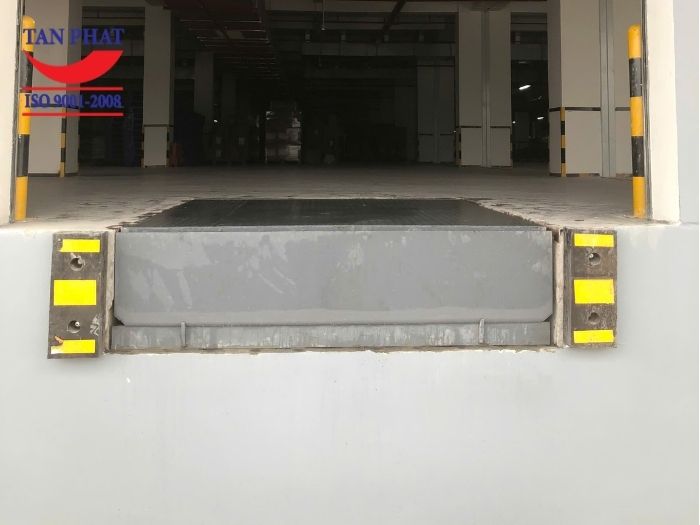

Sàn nâng thủy lực âm sàn Tân Phát tại KCN Bảo Minh, Nam Định

3. Kích thước, tải trọng và thông số thường gặp

3.1 Tải trọng và kích thước phổ biến

Trong thực tế vận hành, tải trọng sàn nâng kho hàng thường được chọn theo loại xe nâng và đặc điểm hàng hóa:

• Dock leveler 6 tấn: thường dùng cho xe nâng điện nhỏ, kho nhẹ hoặc trung chuyển

• Dock leveler 8 tấn: phù hợp với phần lớn kho logistics, tần suất vận hành trung bình

• Dock leveler 10 tấn trở lên: dùng cho xe nâng dầu, pallet nặng hoặc kho hoạt động cường độ cao

Kích thước mặt bàn phổ biến:

• Rộng khoảng 2.0 m

• Dài từ 2.5 – 3.0 m

Kích thước này đủ để xe nâng di chuyển ổn định khi lên xuống container, đồng thời không chiếm quá nhiều diện tích khu vực dock leveler âm sàn. Trong trường hợp chênh cao lớn giữa nền kho và thùng xe, mặt bàn dài hơn sẽ giúp giảm độ dốc và hạn chế rung lắc.

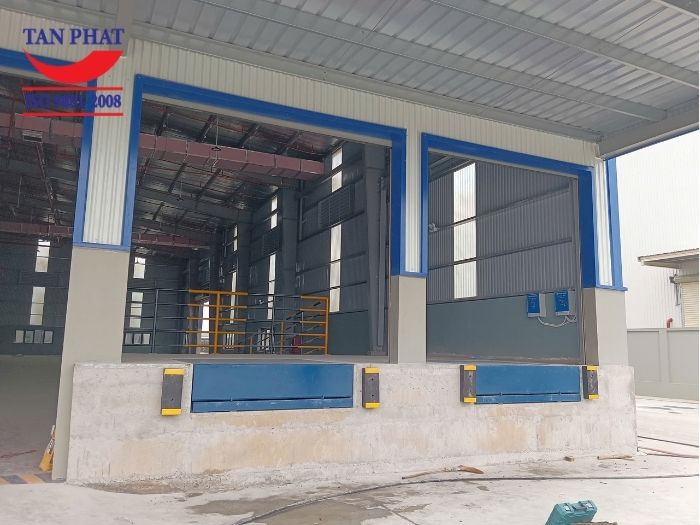

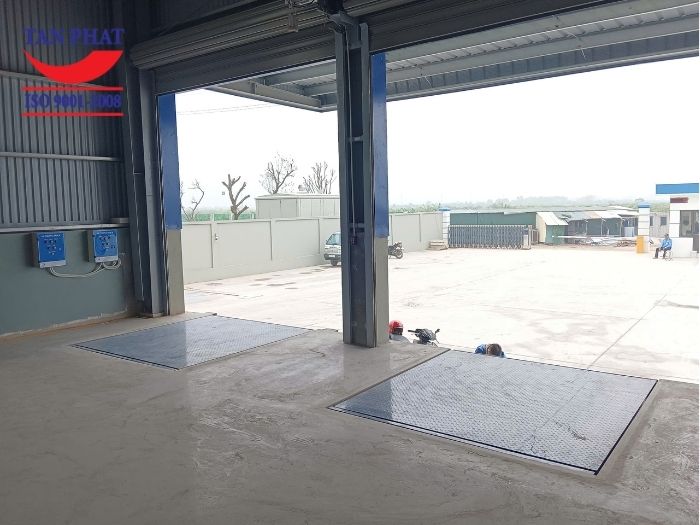

Sàn nâng thủy lực âm sàn Tân Phát  tại Bắc Giang

3.2 Một số thông số kỹ thuật thường gặp

Tùy tải trọng và cấu hình, sàn nâng trong kho thường có các thông số trong khoảng sau:

• Độ dày thép mặt bàn: 6 – 8 – 10 mm
  Ảnh hưởng trực tiếp đến độ cứng và khả năng chịu tải lâu dài, đặc biệt với kho có tần suất xe nâng cao.

• Độ dày lớp sơn: 60 – 90 micron
  Giúp chống ăn mòn, quan trọng hơn trong môi trường kho ẩm, bụi hoặc gần biển.

• Chiều dài lip (bản lề nối container): Khoảng 500 mm
  Đảm bảo lip tựa chắc lên sàn xe, hạn chế trượt hoặc lệch khi xe nâng di chuyển.

• Công suất bơm thủy lực: 0.75 kW – 1.1 kW – 1.5 kW
  Ảnh hưởng đến tốc độ và độ ổn định khi nâng hạ, đặc biệt khi vận hành liên tục.

• Điện sử dụng: 220V hoặc 380V
  Phần lớn kho công nghiệp sử dụng điện 3 pha để vận hành ổn định hơn.

• Số lượng xi lanh: Xi lanh đơn hoặc xi lanh kép
  Cấu hình xi lanh ảnh hưởng đến độ ổn định khi nâng tải lớn và độ bền trong vận hành dài hạn.

• Vật liệu chế tạo: Thép SS400 kết hợp thép kết cấu
  Đây là vật liệu phổ biến trong cơ khí chế tạo, đảm bảo khả năng chịu lực và độ bền theo thời gian.

Sàn nâng thủy lực âm sàn Tân Phát  tại Bắc Giang

Việc lựa chọn đúng tải trọng và cấu hình ngay từ đầu giúp thiết bị vận hành ổn định, hạn chế rung lắc và giảm chi phí bảo trì trong quá trình sử dụng.

Sàn nâng thủy lực âm sàn hoạt động bằng hệ thống bơm và xi lanh thủy lực để nâng hạ mặt bàn, kết hợp cơ cấu giữ ổn định khi xe nâng di chuyển.

Trong quá trình vận hành, sàn có thể xuất hiện độ rung nhẹ khi xe đi qua, đặc biệt khi tải lớn. Đây là hiện tượng bình thường trong giới hạn cho phép và thường liên quan đến tải trọng lựa chọn, nền móng và điều kiện vận hành, không phải do thiết bị kém.

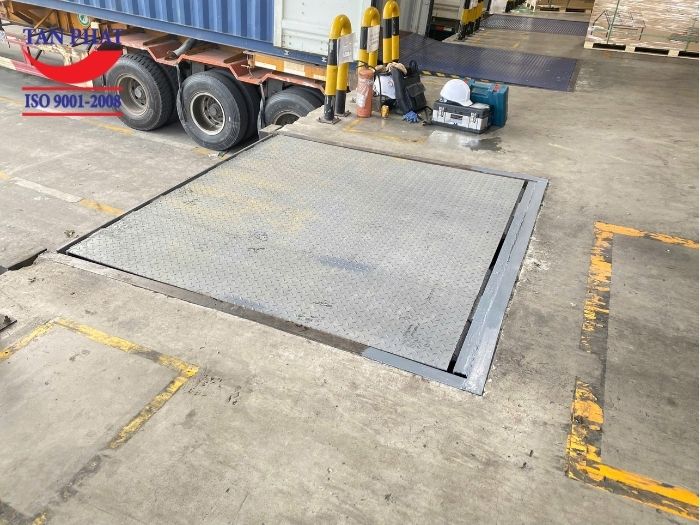

Sàn nâng thủy lực âm sàn Tân Phát

4. Nguyên lý hoạt động và độ bền trong thực tế

Sàn nâng thủy lực âm sàn hoạt động bằng hệ thống bơm và xi lanh thủy lực để nâng hạ mặt bàn, kết hợp cơ cấu giữ ổn định khi xe nâng di chuyển.

Trong quá trình vận hành, điều người sử dụng quan tâm nhất thường là độ bền và các rủi ro có thể gặp.

4.1 Những lo ngại phổ biến

Khi tìm hiểu hoặc mới lắp đặt, người vận hành thường quan tâm:

• Có dễ hỏng không

• Có rò dầu không

• Mất điện thì xử lý thế nào

• Xe nâng di chuyển qua sàn nâng có an toàn không?

Những lo ngại này thường xuất hiện khi doanh nghiệp mới tìm hiểu thiết bị. Tuy nhiên, nhiều tài liệu kỹ thuật về hydraulic dock leveler (*) cho thấy hệ thống được thiết kế để vận hành ổn định và đảm bảo an toàn cho xe nâng khi bốc dỡ hàng hóa.

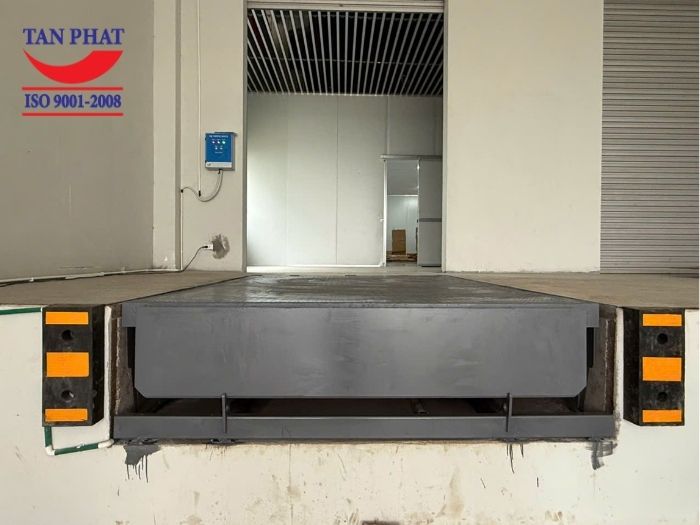

Sàn nâng thủy lực âm sàn Tân Phát

4.2 Các yếu tố tác động đến độ bền của sàn nâng

Trong thực tế, sự cố thường liên quan đến:

• Chạy quá tải liên tục trong quá trình sử dụng

• Nền móng hoặc hố dock không đạt

• Không bảo dưỡng định kỳ

Khi các yếu tố này được kiểm soát, sàn nâng có thể vận hành ổn định trong nhiều năm.

5. Một ví dụ thực tế trong quá trình sử dụng

Có kho sử dụng xe nâng 3,5 tấn và hàng khoảng 2 tấn nhưng chọn sàn nâng 6 tấn vì nghĩ “như vậy là đủ”.

Trong giờ cao điểm, xe nâng ra vào liên tục, tải thực tế nhiều lúc vượt mức thiết kế. Sau một thời gian, khu vực khớp cơ khí mòn nhanh, mặt sàn chọn ban đầu không tính đến tần suất vận hành.

Trong nhiều trường hợp, chi phí dừng kho và sửa chữa còn lớn hơn đáng kể so với phần chênh lệch khi chọn đúng tải ngay từ đầu.

Sàn nâng thủy lực âm sàn Tân Phát

6. Giá sàn nâng phụ thuộc vào những yếu tố nào?

Chi phí phụ thuộc vào:

• Tải trọng và kích thước

• Điều kiện thi công hố

• Vị trí lắp đặt

• Các yêu cầu kỹ thuật đặc biệt

Thực tế, mức đầu tư thường được tính theo giải pháp tổng thể gồm thiết bị, vận chuyển, lắp đặt và chạy thử.

Với các cấu hình phổ biến hiện nay, mức chi phí tham khảo thường nằm trong khoảng 50 - 90 triệu đồng/bộ đối với sàn nâng tải trung bình dùng trong kho logistics thông dụng. Các cấu hình tải lớn hoặc yêu cầu đặc biệt có thể cao hơn.

Điều quan trọng là nên đánh giá chi phí vận hành lâu dài, không chỉ giá ban đầu, vì tải trọng lựa chọn, nền móng và tần suất sử dụng ảnh hưởng trực tiếp đến độ bền và chi phí bảo trì về sau.

Doanh nghiệp nên tìm hiểu kỹ những yếu tố ảnh hưởng đến báo giá sàn nâng để lựa chọn cho phù hợp với nhu cầu kho mình.

Sàn nâng thủy lực âm sàn Tân Phát

7. Cách đánh giá một đơn vị thi công đáng tin

Khi tìm nhà cung cấp, nên quan sát những điểm sau:

• Có nhà máy hoặc năng lực gia công thật hay không

• Có công trình đã vận hành thực tế

• Có khảo sát hiện trạng trước khi báo giá

• Có hỏi kỹ về xe nâng và hàng hóa

Một đơn vị hiểu kỹ thuật thường đặt nhiều câu hỏi trước khi đề xuất phương án, vì họ cần đảm bảo thiết bị phù hợp với điều kiện sử dụng thật.

Sàn nâng thủy lực âm sàn Tân Phát

8. Thông tin về đơn vị triển khai

Các giải pháp sàn nâng được nghiên cứu và triển khai bởi Tân phát, đơn vị có gần 20 năm kinh nghiệm trọng lĩnh vực cơ khí và tự động hóa kho vận. Việc khảo sát hiện trạng và tính toán tải trọng thực tế luôn được thực hiện trước khi đề xuất cấu hình.

Việc trao đổi sớm sẽ giúp tiết kiệm nhiều chi phí nếu kho của bạn thuộc một trong các trường hợp sau:

• Đang chuẩn bị xây dựng hoặc cải tạo dock

• Chưa xác định rõ tải trọng phù hợp

• Cao độ nền và container có chênh lệch lớn

• Tần suất xuất nhập dự kiến cao

Trong nhiều dự án, chỉ cần xác định đúng tải trọng và cao độ ngay từ đầu đã giúp tránh được những điều chỉnh tốn kém khi kho đi vào vận hành.

Nếu đã có thông tin về xe nâng, tải hàng và kích thước khu vực dock, kỹ thuật có thể giúp ước lượng phương án phù hợp ngay từ bước đầu.

Việc tính đúng ngay từ bước thiết kế thường giúp tránh được những điều chỉnh tốn kém khi kho đã đi vào vận hành.
