Dock Leveler là gì? Cấu tạo, nguyên lý hoạt động và cách chọn đúng cho kho hàng

Vấn đề không cùng độ cao giữa sàn kho và thùng xe container rất thường hay gặp trong kho hàng. Hiến cho xe nâng khó khăn trong việc di chuyển trực tiếp vào thùng xe, dẫn đến sự gián đoạn trong quá trình xuất nhập hàng.

Dock leveler được tạo ra để giải quyết vấn đề độ cao chênh lệch này. Tìm hiểu chi tiếp "dock leveler là gì?" và các thiết bị này kết nối sàn với thùng xe trong quá trình bốc dỡ hàng hóa.

Nội dung chính

1. Dock leveler là gì? 2. Vì sao kho hàng cần dock leveler? 3. Các thành phần cấu tạo cơ bản của dock leveler 4. Cách hoạt động của dock leveler 5. Phân loại dock leveler  6. Ưu điểm khi sử dụng dock leveler trong kho hàng 7. Ứng dụng của dock leveler trong kho hàng 8. Những yếu tố cần cân nhắc khi lựa chọn dock leveler 9. Các bước sản xuất và lắp đặt dock leveler 10. Sản xuất dock leveler theo yêu cầu tại Tân Phát 11. Một số câu hỏi thường gặp về dock leveler

1. Dock leveler là gì?

Dock leveler là thiết bị cơ khí được lắp tại vị trí cửa xuất nhập hàng của kho, dùng để kết nối sàn kho với thùng xe tải hoặc container khi hai bề mặt có sự chênh lệch độ cao.

Thiết bị này hoạt động như một sàn nâng trung gian, cho phép xe nâng hoặc xe tải pallet di chuyển từ sàn kho vào thùng xe một cách an toàn và liên tục.

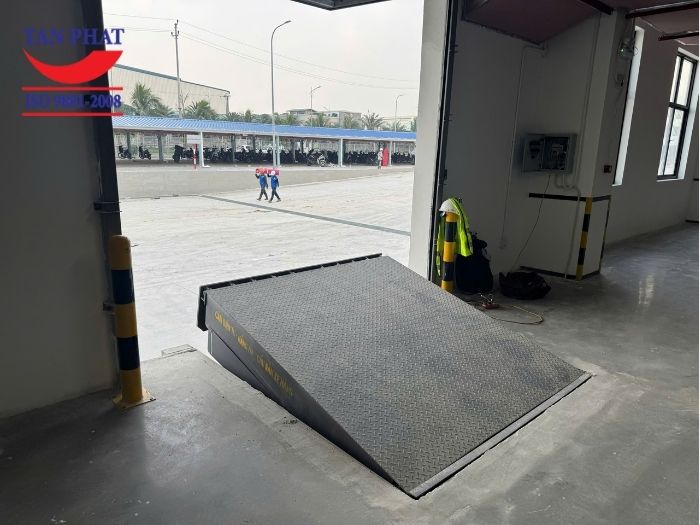

Dock leveler là gì?

Tùy theo cơ chế vận hành, dock leveler có thể sử dụng hệ thống cơ khí, thủy lực hoặc túi khí để nâng hạ mặt sàn và điều chỉnh độ cao phù hợp với thùng xe.

Trong hệ thống logistics(*) hiện đại, sàn nâng dock leveler gần như là thiết bị tiêu chuẩn tại các khu vực kho hàng, đặc biệt trong các kho có tần suất bốc dỡ hàng lớn.

Vai trò chính của dock leveler gồm:

• Bù chênh lệch chiều cao giữa sàn kho và thùng xe

• Tạo bề mặt di chuyển ổn định cho xe nâng

• Giảm rủi ro tai nạn trong quá trình vận hành

• Tăng tốc độ xuất nhập hàng

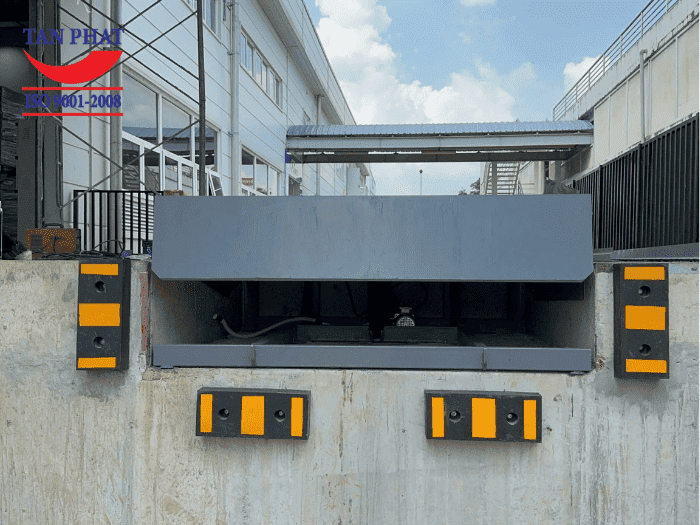

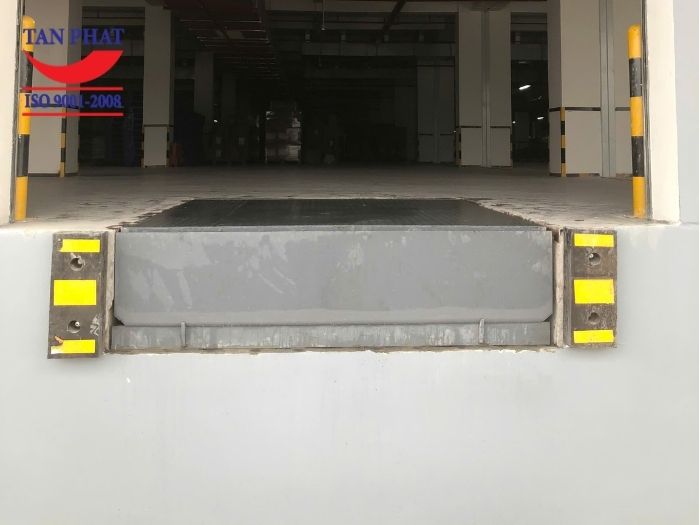

Sàn nâng hạ thủy lực Tân Phát

Nhờ đó, dock leveler giúp tối ưu quy trình vận hành tại nhiều mô hình kho như kho logistics, trung tâm phân phối, nhà máy sản xuất hoặc kho thương mại điện tử.

2. Vì sao kho hàng cần dock leveler?

Sự chênh lệch độ cao giữa sàn kho và sàn thùng xe luôn xảy ra tại các kho hàng. Một số nguyên nhân phổ biến dẫn đến vấn đề này gồm:

• Chiều cao thùng xe khác nhau

• Thiết kế sàn kho không đồng bộ với xe vận chuyển

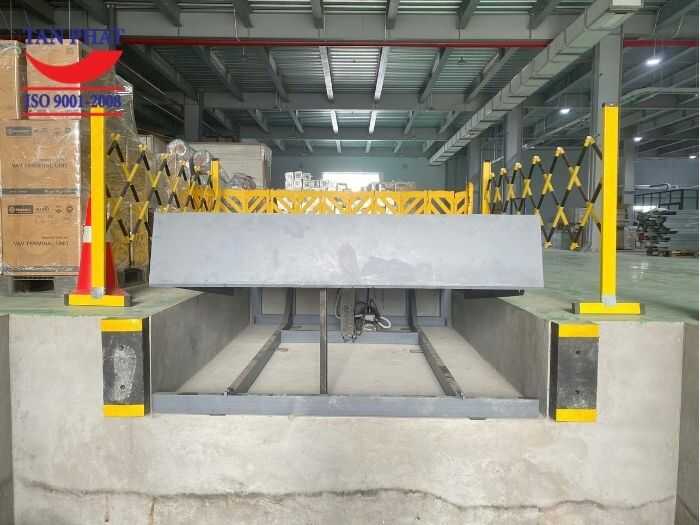

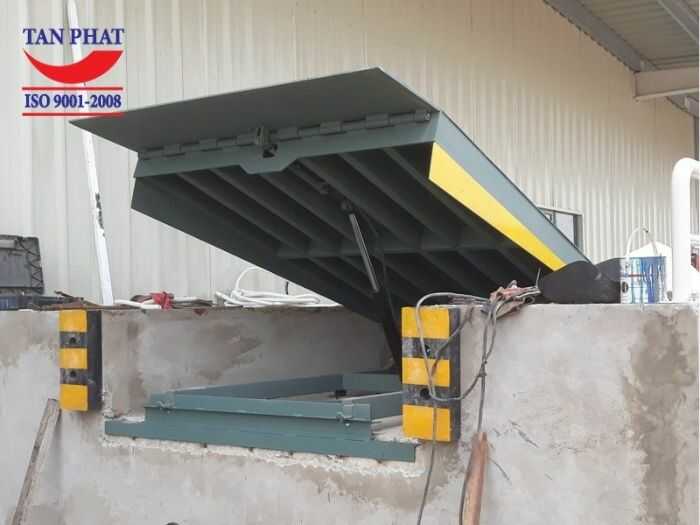

Sàn nâng thủy lực Tân Phát

Nếu không có dock leveler, doanh nghiệp thường phải dùng cầu dẫn tạm hoặc các tấm thép để tạo lối di chuyển cho xe nâng.Cách làm này mang đến nhiều tiềm ẩn nhiều rủi ro:

• Bề mặt không ổn định khi xe nâng chở hàng nặng

• Nguy cơ trượt bánh hoặc lật xe nâng

• Hàng hóa dễ rơi hoặc hư hỏng

• Thời gian bốc dỡ kéo dài

Sàn nâng giải quyết triệt để vấn đề này bằng cách điều chỉnh độ cao của thiết bị, tạo thành mặt phẳng ổn định giữa kho và thùng xe. Do đó, xe nâng có thể di chuyển trực tiếp vào container, giúp quá trình bốc dỡ diễn ra nhanh và an toàn hơn.

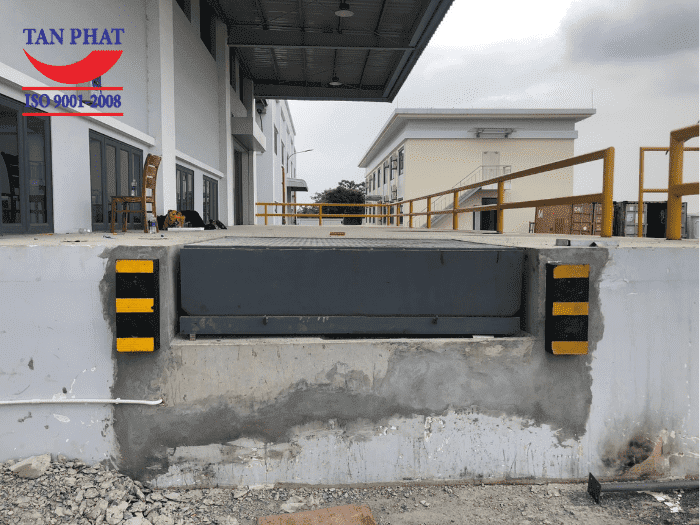

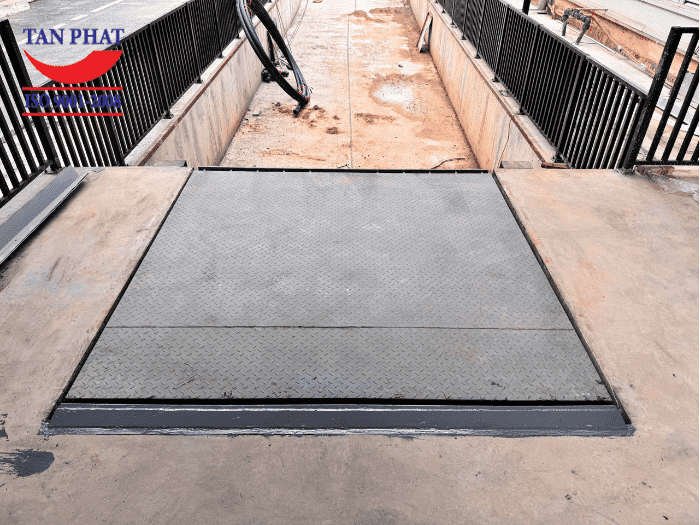

Sàn nâng thủy lực Tân Phát

3. Các thành phần cấu tạo cơ bản của dock leveler

Mặc dù có nhiều loại dock leveler khác nhau, nhưng cấu tạo cơ bản của thiết bị thường bao gồm các bộ phận chính sau.

Mặt sàn: Phần chịu lực chính của sàn nâng, được làm từ thép tấm chịu lực, bề mặt có gân chống trượt, đảm bảo an toàn cho xe nâng di chuyển.

Môi dẫn (Lip): Là phần ở đầu sàn, khi vận hành lip đặt lên bề mặt sàn thùng xe đóng vai trò kết nối.

Khung sàn:  Kết cấu khung thép chịu lực, được lắp cố định vào hố dock. Bộ phận chịu tải lớn, đảm bảo sự ổn định cho toàn hệ thống.

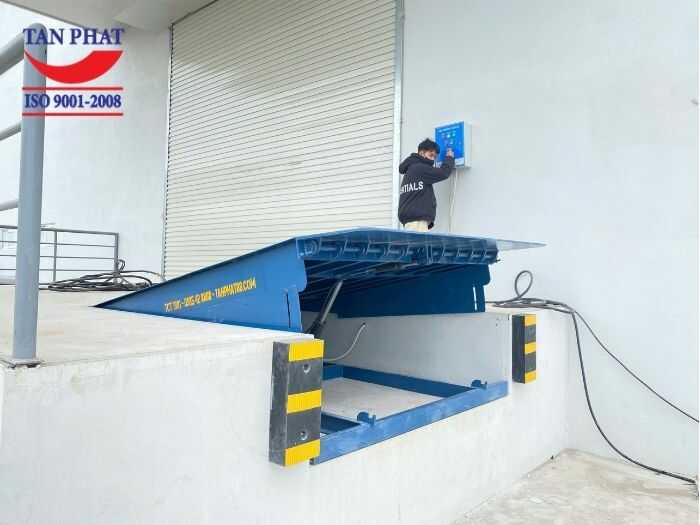

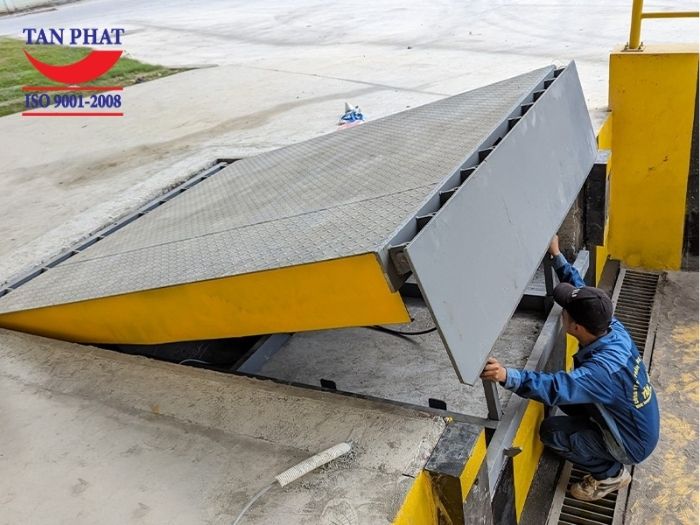

Sàn nâng thủy lực Tân Phát

Hệ thống truyền động:

Theo thiết kế, hệ thống hoạt động theo các cơ chế khác nhau như: thủy lực, cơ khí, túi khí.

• Dock leveler thủy lực: Sử dụng xi lanh và bơm thủy lực để nâng hạ mặt sàn và môi nối.

• Dock leveler cơ khí: Dùng cơ cấu lò xo và cơ học để hỗ trợ nâng hạ.

• Dock leveler túi khí: Sử dụng túi khí căng và xẹp để nâng hạ mặt sàn.

Hai tấm chắn an toàn: Khi sàn nâng lên hoặc hạ xuống, tấm chắn 2 bên che kín 2 bên, ngắn chặn nguy cơ kẹt hoặc rơi vật vào trong quá trình vận hành.

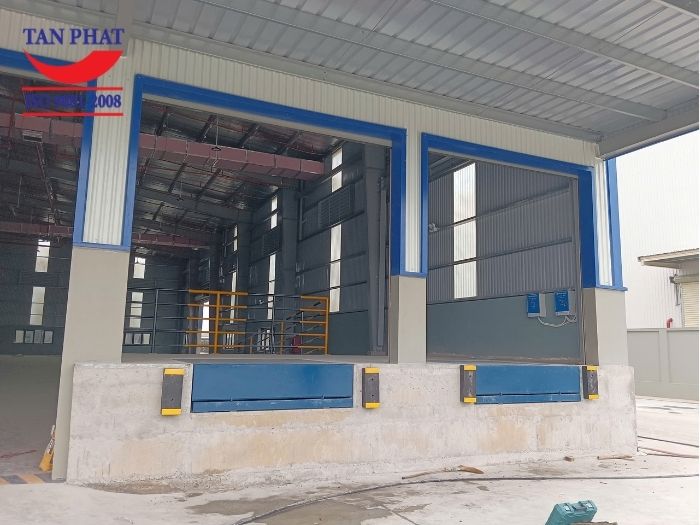

Sàn nâng thủy lực Tân Phát

4. Cách hoạt động của dock leveler

Dock leveler hoạt động dựa trên cơ chế nâng hạ mặt sàn để bù lại sự chênh lệch độ cao giữa sàn kho và sàn thùng xe. Khi vận hành, thiết bị thường trải qua ba bước chính.

Bước 1: Nâng mặt sàn

Hệ thống truyền động của dock leveler (thủy lực, cơ khí hoặc túi khí) sẽ nâng mặt sàn lên cao hơn vị trí ban đầu để chuẩn bị mở môi dẫn.

Bước 2: Mở môi dẫn

Khi mặt sàn đạt độ cao nhất định, môi dẫn sẽ mở ra và hướng về phía thùng xe, tạo điểm tiếp xúc giữa dock leveler và sàn thùng xe.

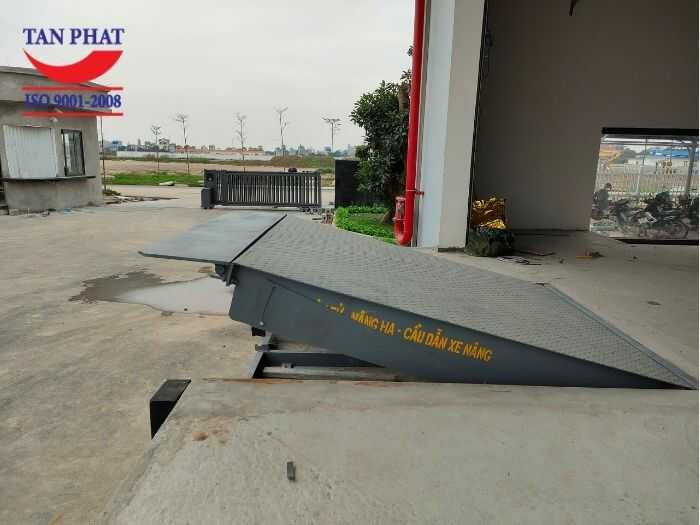

Sàn nâng thủy lực Tân Phát

Bước 3: Hạ sàn xuống thùng xe

Sau khi môi dẫn tiếp xúc với thùng xe, mặt sàn sẽ hạ xuống theo độ cao của thùng xe để tạo thành một mặt phẳng hoặc mặt phẳng nghiêng ổn định. Nhờ đó xe nâng có thể di chuyển an toàn giữa sàn kho và thùng xe trong quá trình bốc dỡ hàng hóa.

Quá trình này giúp bù lại sự chênh lệch độ cao và tạo ra bề mặt làm việc ổn định cho hoạt động xuất nhập hàng tại kho.

Sàn nâng thủy lực Tân Phát

5. Phân loại dock leveler

Tùy theo cơ chế vận hành và cấu tạo, dock leveler thường được chia thành một số loại phổ biến sau.

Dock leveler cơ khí

Dock leveler cơ khí hoạt động dựa trên cơ cấu lò xo và lực cơ học.

Ưu điểm:

• Chi phí đầu tư thấp

• Cấu tạo đơn giản

• Ít phụ thuộc vào hệ thống điện

Tuy nhiên, loại này thường phù hợp với kho có tần suất sử dụng thấp hoặc tải trọng không quá lớn.

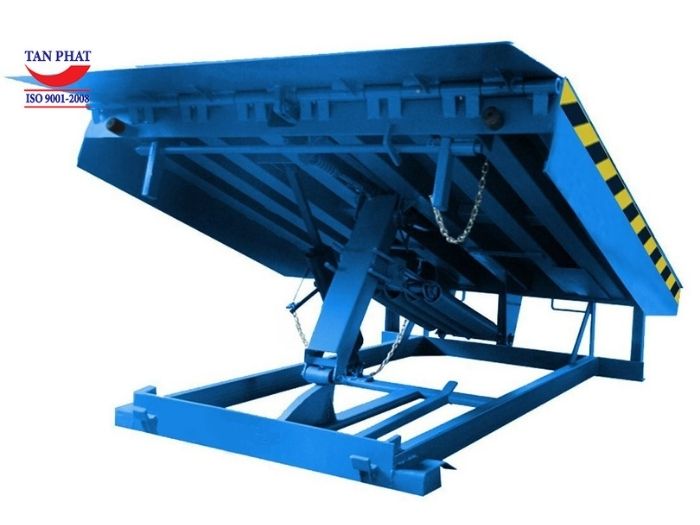

Dock leveler cơ khí

Dock leveler thủy lực

Dock leveler thủy lực là loại được sử dụng phổ biến nhất trong các kho hiện đại.

Đặc điểm:

• Hoạt động bằng hệ thống thủy lực

• Điều khiển dễ dàng

• Tải trọng lớn

• Hoạt động ổn định

Thiết bị này phù hợp với các kho có tần suất xuất nhập hàng cao và yêu cầu vận hành liên tục.

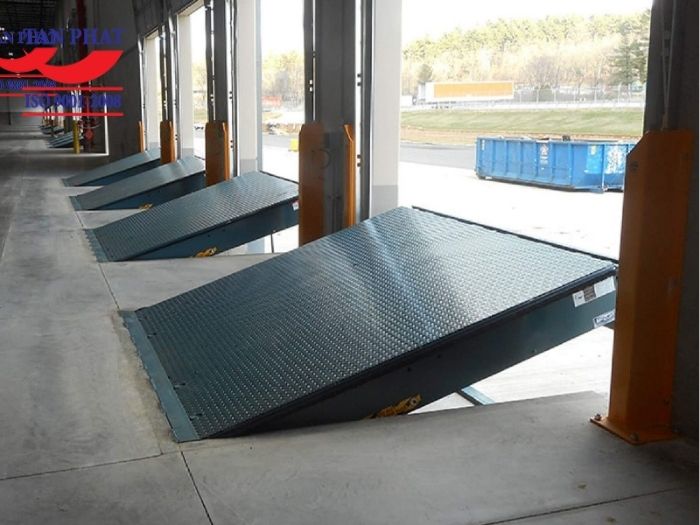

Sàn nâng thủy lực Tân Phát

Dock leveler túi khí

Dock leveler túi khí hoạt động nhờ hệ thống túi khí và quạt gió áp lực để nâng sàn.

Ưu điểm của loại này là vận hành êm, tuy nhiên chi phí bảo trì và hệ thống phụ trợ thường cao hơn nên ít phổ biến hơn so với dock leveler thủy lực.

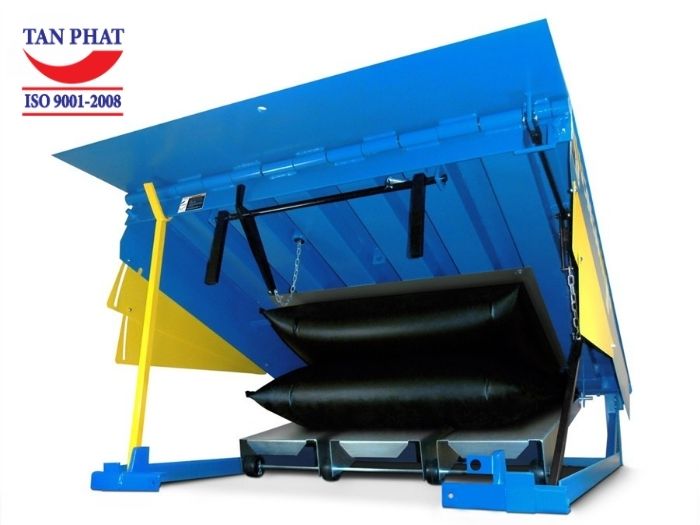

Dock leveler túi khí

6. Ưu điểm khi sử dụng dock leveler trong kho hàng

Việc lắp đặt dock leveler mang lại nhiều lợi ích trong vận hành kho. Một số ưu điểm nổi bật gồm:

Tăng tốc độ bốc dỡ: Xe nâng có thể di chuyển trực tiếp giữa kho và container, giúp giảm thời gian trung chuyển hàng.

Giảm tai nạn xe nâng: Bề mặt làm việc ổn định giúp hạn chế nguy cơ trượt bánh hoặc lật xe nâng khi vận hành.

Bảo vệ hàng hóa: Hàng hóa ít bị rung lắc hoặc rơi vỡ trong quá trình di chuyển.

Tối ưu vận hành kho: Quy trình xuất nhập hàng trở nên nhanh và ổn định hơn, đặc biệt trong các kho có lưu lượng hàng lớn.

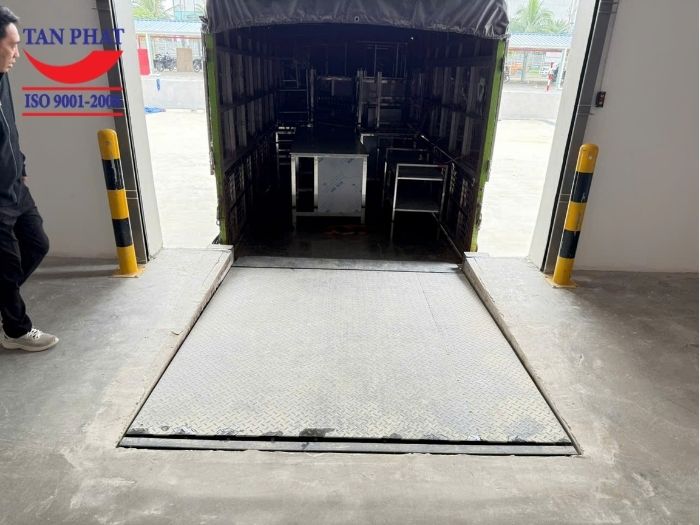

Sàn nâng kết nối sàn kho với thùng xe

7. Ứng dụng của dock leveler trong kho hàng

Dock leveler được sử dụng phổ biến tại các khu vực có hoạt động bốc dỡ hàng bằng xe nâng. Một số ứng dụng điển hình gồm:

• Kho logistics

• Trung tâm phân phối hàng hóa

• Kho thương mại điện tử

• Nhà máy sản xuất

• Kho lạnh

• Cảng nội địa

Tại những nơi có tần suất xuất nhập hàng cao, dock leveler giúp tăng hiệu quả vận hành và giảm rủi ro trong quá trình bốc dỡ.

Sàn nâng thủy lực Tân Phát

8. Những yếu tố cần cân nhắc khi lựa chọn dock leveler

Việc lựa chọn dock leveler cần dựa trên điều kiện vận hành thực tế của kho.

Tải trọng: Thiết bị cần phù hợp với trọng lượng xe nâng và hàng hóa trong quá trình vận hành.

Kích thước: Kích thước sàn nâng cần tương thích với chiều rộng của cửa kho và kích thước pallet hoặc container.

Chiều cao dock: Quyết định mức độ chênh lệch giữa sàn kho và thùng xe, từ đó ảnh hưởng đến loại dock leveler cần sử dụng.

Sàn nâng thủy lực Tân Phát

Tần suất sử dụng: Kho có tần suất xuất nhập hàng cao nên ưu tiên các loại dock leveler thủy lực để đảm bảo vận hành ổn định.

Loại xe nâng: Trọng lượng và kích thước xe nâng cũng ảnh hưởng đến việc lựa chọn tải trọng và cấu hình của dock leveler.

9. Các bước sản xuất và lắp đặt dock leveler

Việc triển khai dock leveler trong kho hàng thường trải qua các bước sau.

Khảo sát thực tế: Đánh giá vị trí lắp đặt, chiều cao dock và điều kiện vận hành của kho.

Thiết kế: Lựa chọn kích thước, tải trọng và cấu hình phù hợp.

Sản xuất: Gia công khung sàn, mặt sàn và hệ thống cơ khí hoặc thủy lực.



Sàn nâng thủy lực Tân Phát

Lắp đặt: Thi công tại vị trí dock và kết nối hệ thống vận hành.

Nghiệm thu: Kiểm tra tải trọng, độ ổn định và các cơ cấu an toàn trước khi đưa vào sử dụng.

10. Sản xuất dock leveler theo yêu cầu tại Tân Phát

Trong nhiều trường hợp, dock leveler cần được thiết kế theo kích thước và tải trọng riêng để phù hợp với từng kho hàng và phương án vận hành.

Tại Công ty Cổ phần Công nghệ Tự động Tân Phát, dock leveler được thiết kế và sản xuất theo yêu cầu dựa trên khảo sát thực tế tại công trình. Một số thông số có thể tùy chỉnh gồm:

• Kích thước sàn nâng

• Tải trọng thiết kế

• Loại hệ thống truyền động (thủy lực, cơ khí hoặc túi khí)

• Phương án tích hợp với dock shelter, cửa kho hoặc hố dock

Việc thiết kế và sản xuất theo yêu cầu giúp thiết bị phù hợp hơn với điều kiện vận hành thực tế của từng kho hàng, đồng thời đảm bảo khả năng bốc dỡ ổn định trong quá trình sử dụng.

11. Một số câu hỏi thường gặp về dock leveler

Câu 1: Dock leveler giá bao nhiêu?

Giá dock leveler phụ thuộc vào nhiều yếu tố như tải trọng, kích thước, loại cơ khí hoặc thủy lực và điều kiện lắp đặt của kho. Mức giá của dock leveler thường nằm trong khoảng 40–90 triệu đồng.

Câu 2: Dock leveler tải trọng bao nhiêu?

Tải trọng dock leveler thường dao động từ khoảng 6 tấn đến 12 tấn, tùy theo loại xe nâng và hàng hóa trong kho.

Câu 3: Dock leveler có cần bảo trì không?

Dock leveler cần được kiểm tra và bảo trì định kỳ để đảm bảo hệ thống hoạt động ổn định và an toàn.

Câu 4: Kho nhỏ có cần dock leveler không?

Nếu kho có sử dụng xe nâng để bốc dỡ container và có sự chênh lệch độ cao giữa sàn kho và thùng xe, việc lắp đặt dock leveler vẫn mang lại nhiều lợi ích trong vận hành.
