Hướng dẫn sử dụng cảm biến loadcell cho cân điện tử

Cảm biến loadcell là thiết bị cảm biến hoạt động dựa trên nguyên lý nhận tín hiệu lực truyền đến và chuyển thành tín hiệu điện gửi về đầu cân hiển thị (trung tâm điều khiển của cân). Từ đó, thiết bị trung tâm sẽ tiếp tục tính toán và đua ra kết quả cân chính xác.

Trong quá trình cảm biến loadcell, điều mà người dùng quan tâm nhất chính cách đấu nối dây loadcell vào hệ thống cân. Tuy nhiên để có thể đấu nối được, người dùng cần biết cách nhận biết, xác định từng dây loadcell.

Phân biệt dây cảm biến loadcell

Hầu hết, các loại cảm biến lực loadcell tại Việt Nam đều sử dụng dây tín hiệu 5 lõi được quy định như sau:

• 2 dây nguồn (EX+ và EX)
• 2 dây tín hiệu (SIG+, SIG)
• 1 dây chống nhiễu (SHI)

Bên cạnh đó vẫn có một số loadcell sử dụng dây tín hiệu 7 lõi. Đây là loại cảm biến có 5  lõi dây nêu trên và bổ sung thêm 1 dây EX+ và 1 dây EX- nữa để có thể giảm thiểu những rủi ro trong trường hợp dây nguồn bị đứt.

Một số lưu ý trước khi đấu dây cảm biến loadcell

 Đẻ có thể đấu nối dây loadcell vào hệ thống cân điện tử, người dùng cần phân biệt rõ lõi dây loadcell, đâu là dây tín hiệu? đâu là dây nguồn?,…

Với mỗi loại loadcell và đầu cân riêng, chúng ta sẽ có cách đấu nối và hàn dây khác nhau

Một số cách đấu nối dây loadcell vào đầu cân phổ biến

Kết nối cảm biến loadcell keli và đầu cân hãng keli

• Dây đen EX (âm nguồn) hàn vào chân 1+2 của cổng com
• Dây đỏ EX+ (dương nguồn) hàn vào chân 6+7 của cổng com
• Dây tím SHI (dây chống nhiễu  hàn vào chân 5 của cổng com
• Dây trắng SIG (âm tín hiệu) hàn vào chân 8 của cổng com
• Dây xanh SIG+ ( dương tín hiệu ) hàn vào chân 9 của cổng com

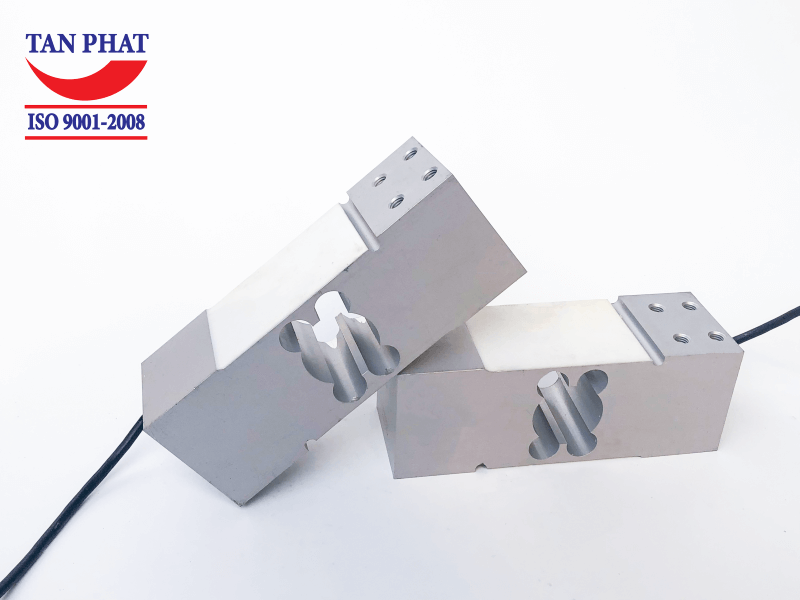

Loadcell UDA Keli

Kết nối cảm biến loadcell keli và đầu cân hãng mettler Toledo

• Dây đỏ EX+ (dương nguồn) hàn vào chân 1+2 của cổng com
• Dây tím SHI (dây chống nhiễu) hàn vào chân 3 của cổng com
• Dây đen EX (âm nguồn) hàn vào chân 4+5 của cổng com
• Dây xanh SIG+ (dương tín hiệu) hàn vào chân 7 của cổng com
• Dây trắng SIG (âm tín hiệu) hàn vào chân 8 của cổng com

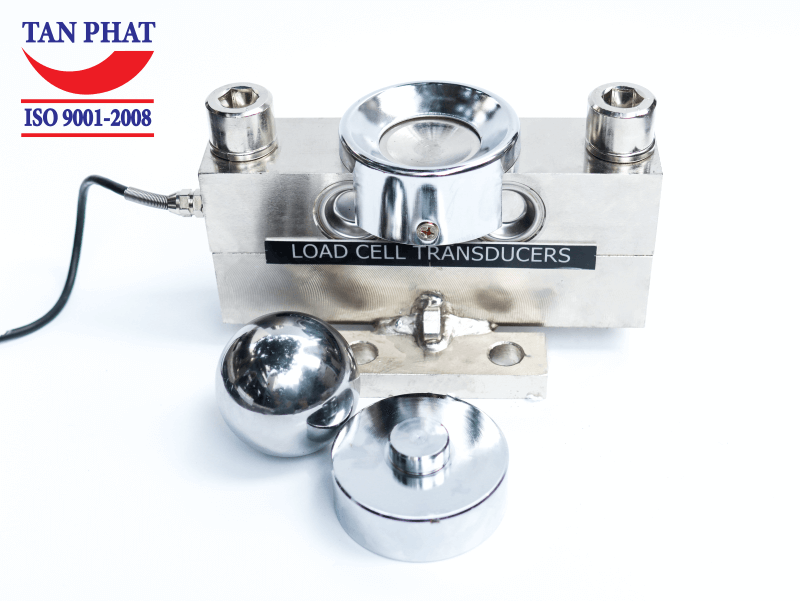

Loadcell QSA Keli

Kết nối cảm biến loadcell và đầu cân hãng Yahua

• Dây đen EX (âm nguồn) hàn vào chân 1 của cổng com
• Dây đỏ EX+ (dương nguồn) hàn vào chân 6 của cổng com
• Dây tím SHI (dây chống nhiễu) hàn vào chân 5 của cổng com
• Dây trắng SIG (âm tín hiệu) hàn vào chân 8 của cổng com
• Dây xanh SIG+ (dương tín hiệu) hàn vào chân 9 của cổng com

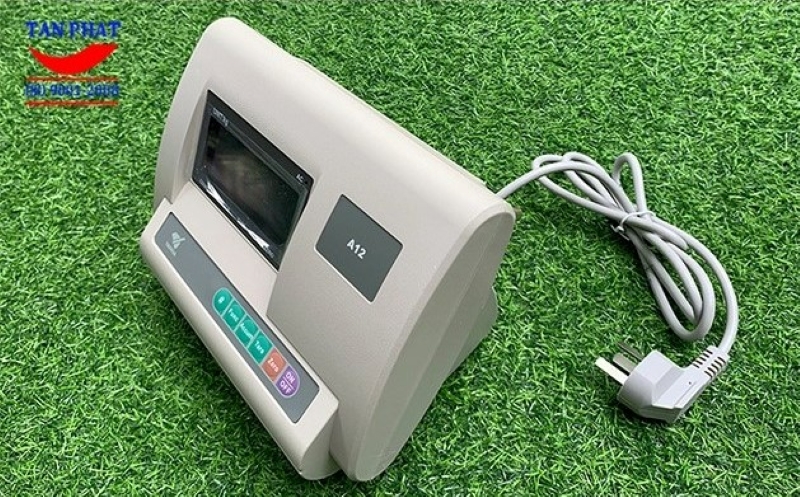

Đầu cân điện tử Yahua

Kết nối cảm biến loadcell Zemic và đầu cân Keli

• Dây đen EX (âm nguồn) hàn vào chân 1+2 của cổng com
• Dây xanh EX+ (dương nguồn) hàn vào chân 6+7 của cổng com
• Dây tím SHI (dây chống nhiễu) hàn vào chân 5 của cổng com
• Dây đỏ SIG (âm tín hiệu) hàn vào chân 8 của cổng com
• Dây trắng SIG+ (dương tín hiệu) hàn vào chân 9 của cổng com

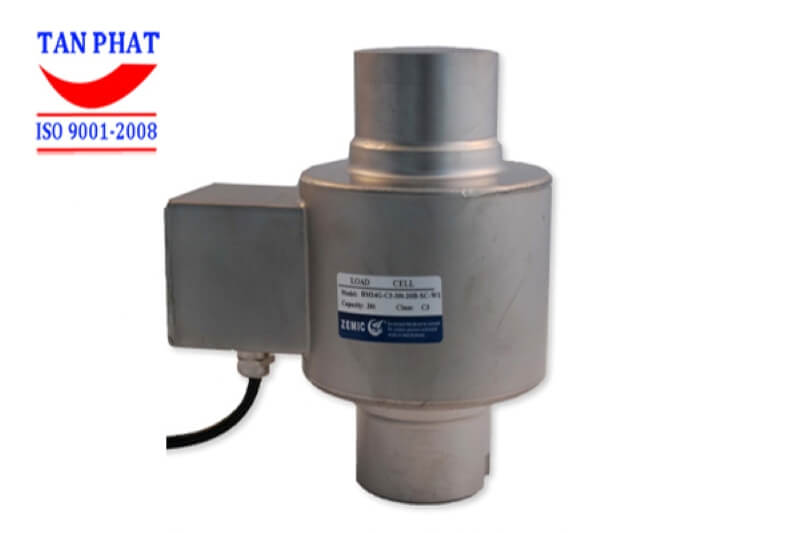

Loadcell BM14G Zemic
