Linh kiện sàn thủy lực: cấu tạo, chi tiết kỹ thuật và bản vẽ CAD sàn nâng dock

Sàn nâng dock leveler là thiết bị quan trọng trong hệ thống bốc dỡ hàng hóa tại kho logistics và nhà máy sản xuất. Đóng vai trò cầu nối giữa sàn kho và thùng xe tải, giúp xe nâng di chuyển an toàn khi xuất nhập hàng.

Một bộ dock leveler hoàn chỉnh gồm nhiều linh kiện sàn thủy lực và cơ khí phối hợp với nhau như xi lanh, bơm dầu, van điều khiển và kết cấu khung thép.

Hiểu rõ linh kiện sàn thủy lực, cũng như chi tiết kỹ thuật sàn nâng dock, sẽ giúp doanh nghiệp dễ dàng hơn trong việc thiết kế, lựa chọn thiết bị, vận hành và bảo trì hệ thống bốc dỡ hàng.

Nội dung chính

1. Sàn nâng dock leveler là gì 2. Cấu tạo tổng thể của sàn nâng dock 3. Các linh kiện sàn thủy lực trong dock leveler 4. Chi tiết kỹ thuật sàn nâng dock 5. Bản vẽ CAD sàn nâng dock 6. Khi nào cần thay thế linh kiện sàn thủy lực 7. Lưu ý khi lựa chọn linh kiện sàn thủy lực 8. Bảo trì sàn nâng dock để tăng tuổi thọ linh kiện

1. Sàn nâng dock leveler là gì

Sàn nâng dock leveler là thiết bị cơ khí – thủy lực được lắp tại cửa kho, dùng để bù độ cao giữa sàn kho và thùng xe tải.

Trong thực tế vận hành kho, chiều cao của xe container, xe tải hoặc xe thùng thường không đồng nhất. Nếu không có dock leveler, xe nâng rất khó di chuyển giữa hai bề mặt.

Dock leveler giúp:

• Tạo mặt phẳng trung gian cho xe nâng

• Giảm rủi ro tai nạn khi bốc dỡ

• Tăng tốc độ xuất nhập hàng

• Giảm hư hỏng hàng hóa

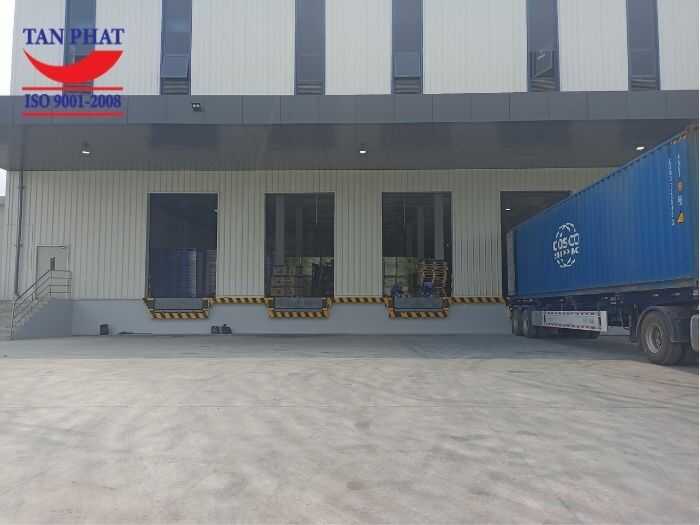

Sàn nâng tự động thủy lực Tân Phát

Dock leveler được ứng dụng rộng rãi trong nhiều loại hình kho bãi và cơ sở công nghiệp, bao gồm:

• Kho logistics

• Trung tâm phân phối

• Nhà máy sản xuất

• Kho lạnh

• Kho thương mại điện tử

2. Cấu tạo tổng thể của sàn nâng dock

Một sàn nâng dock leveler tiêu chuẩn thường gồm 5 nhóm bộ phận chính.

Khung dock

Khung dock là kết cấu thép chịu lực chính của toàn bộ thiết bị. Bộ phận này được lắp cố định vào hố dock (dock pit) và chịu tải từ xe nâng, hàng hóa và các lực va đập trong quá trình vận hành.

Khung dock thường được chế tạo từ thép kết cấu dày và gia cường bằng gân chịu lực.

Mặt sàn nâng

Mặt sàn là phần xe nâng trực tiếp di chuyển lên xuống.

Bề mặt sàn thường sử dụng:

• Thép tấm gân chống trượt

• Thép nhám

• Thép checker plate

Độ dày mặt sàn thường dao động từ 6 mm đến 10 mm, tùy theo tải trọng thiết kế.

Lip dock

Lip dock là phần tấm thép phía trước mặt sàn, có nhiệm vụ tựa lên thùng xe tải. Khi dock nâng lên, lip sẽ tự động mở ra và đặt lên sàn xe để tạo cầu nối cho xe nâng.

Hệ thống thủy lực

Đây là bộ phận tạo lực nâng hạ cho sàn dock. Hệ thống thủy lực bao gồm:

• Xi lanh

• Bơm dầu

• Van điều khiển

• Đường ống dầu

• Van an toàn

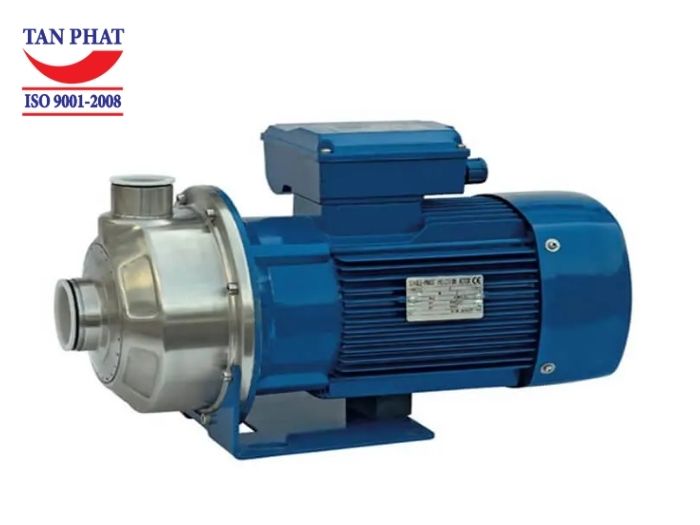

Linh kiện bơm thủy lực của dock leveler

Hệ thống điều khiển

Hệ thống điều khiển của sàn nâng dock leveler thường là tủ điện gắn cạnh khu vực dock, giúp theo dõi và vận hành thiết bị.

Các thành phần trên bảng điều khiển gồm:

• Đèn PHA U – PHA V – PHA W: báo trạng thái nguồn điện 3 pha của hệ thống.

• Đèn CHẠY: hiển thị khi motor bơm thủy lực đang hoạt động.

• Đèn LỖI: cảnh báo sự cố trong quá trình vận hành.

• Nút HOẠT ĐỘNG: nút điều khiển dùng để kích hoạt hệ thống dock leveler.

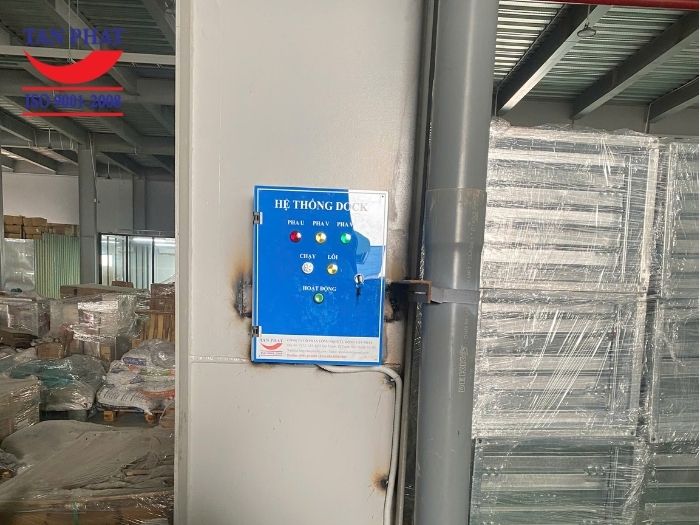

Hệ thống điều khiển sàn nâng thủy lực Tân Phát

3. Các linh kiện sàn thủy lực trong dock leveler

Trong cấu trúc thiết bị, nhóm linh kiện sàn thủy lực đóng vai trò tạo lực và điều khiển chuyển động của dock leveler.

Xi lanh thủy lực

• Xi lanh là bộ phận tạo lực nâng hạ cho mặt dock.

• Khi dầu thủy lực được bơm vào xi lanh, piston sẽ di chuyển và nâng mặt sàn lên. Khi xả dầu, sàn sẽ hạ xuống theo trọng lượng của thiết bị.

• Xi lanh thường được thiết kế với hệ số an toàn cao, nhằm đảm bảo dock vận hành ổn định khi chịu tải lớn.

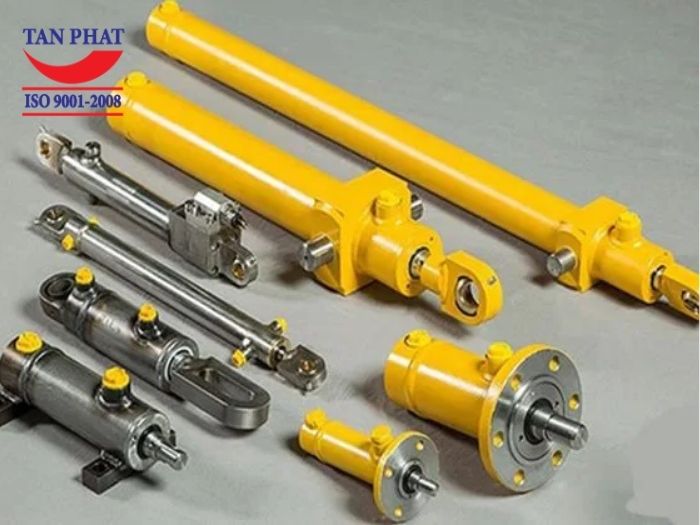

Linh kiện xilanh thủy lực

Bơm thủy lực

• Bơm thủy lực có nhiệm vụ tạo áp suất dầu cho toàn hệ thống.

• Đây là bộ phận chuyển đổi năng lượng từ motor điện thành áp suất thủy lực, giúp xi lanh hoạt động.

• Nếu bơm yếu hoặc hỏng, dock sẽ nâng chậm hoặc không thể nâng.

Van điều khiển

Van điều khiển dùng để điều tiết dòng dầu thủy lực trong hệ thống. Các loại van thường gặp gồm:

• Van một chiều

• Van an toàn

• Van tiết lưu

Van giúp hệ thống vận hành ổn định và tránh quá tải áp suất.

Ống dẫn dầu

Ống dẫn dầu có nhiệm vụ liên kết các bộ phận trong hệ thống thủy lực và truyền dầu giữa các vị trí khác nhau. Chúng chịu áp suất cao và phải đảm bảo:

• Độ kín

• Độ bền

• Khả năng chống rung

Ống dẫn dầu thường sử dụng ống thủy lực lõi thép bọc cao su chịu áp lực.

Bộ nguồn thủy lực

Power pack là cụm thiết bị gồm:

• Motor điện

• Bơm thủy lực

• Bình dầu

• Van

Bộ nguồn này cung cấp năng lượng cho toàn bộ hệ thống dock leveler.

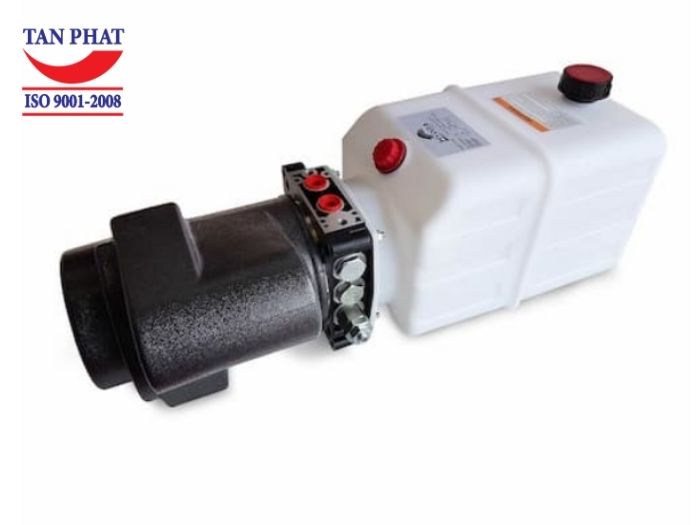

Linh kiện bộ nguồn thủy lực

4. Chi tiết kỹ thuật sàn nâng dock

Khi thiết kế hoặc lựa chọn thiết bị, các chi tiết kỹ thuật sàn nâng dock cần được tính toán phù hợp với nhu cầu vận hành của kho.

Các thông số kỹ thuật cơ bản của sàn nâng dock thường bao gồm:

Kích thước tiêu chuẩn

Dock leveler thường được thiết kế với các kích thước phổ biến như:

• Chiều rộng: 1800 – 2200 mm

• Chiều dài: 2000 – 2500 mm

Kích thước thực tế có thể thay đổi theo thiết kế kho.

Tải trọng thiết bị

Tải trọng dock leveler thường được thiết kế theo các mức:

• Dock leveler 6 tấn

• Dock leveler 8 tấn

• Dock leveler 10 tấn

• Dock leveler 12 tấn

Việc lựa chọn tải trọng cần tính cả trọng lượng xe nâng + hàng hóa + hệ số an toàn.

Hành trình nâng

Hành trình nâng thường dao động:

• Nâng lên: 300 – 400 mm

• Hạ xuống: 250 – 350 mm

Thông số này giúp dock thích ứng với nhiều loại xe tải khác nhau.

Độ dày mặt sàn

Mặt sàn dock thường có độ dày: 6 mm, 8 mm, 10 mm,... Dock tải trọng càng lớn thì mặt sàn càng dày.

Góc nâng tối đa

Góc nâng tối đa thường khoảng 10° – 12°, đảm bảo xe nâng di chuyển an toàn.

5. Bản vẽ CAD sàn nâng dock

Trong quá trình thiết kế và sản xuất, bản vẽ CAD sàn nâng dock đóng vai trò rất quan trọng.

Bản vẽ giúp kỹ sư xác định:

• Kích thước thiết bị

• Kết cấu khung dock

• Vị trí lắp xi lanh

• Bố trí hệ thống thủy lực

Một bộ bản vẽ CAD thường gồm hai nhóm chính.

Bản vẽ tổng thể

Bản vẽ tổng thể thể hiện:

• Kích thước dock

• Vị trí lắp đặt

• Cao độ sàn kho

• Bố trí trong hố dock

Bản vẽ này giúp đảm bảo dock phù hợp với thiết kế kho.

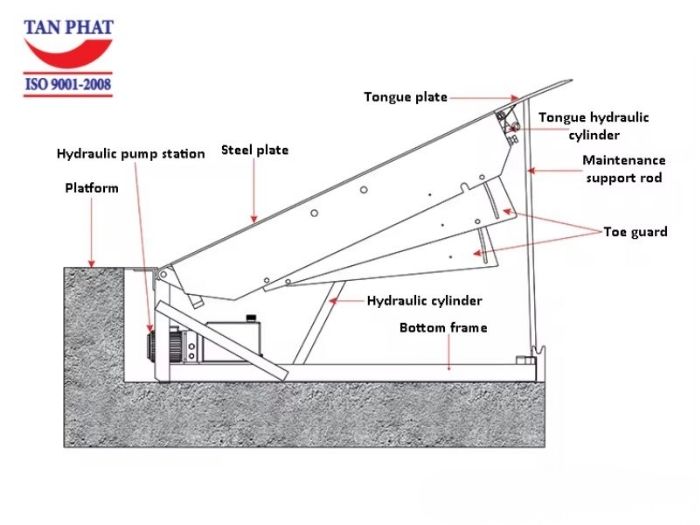

Bản vẽ sàn nâng dock

Bản vẽ chi tiết linh kiện

Bản vẽ chi tiết thể hiện cấu tạo của từng bộ phận như:

• Xi lanh thủy lực

• Khung dock

• Lip dock

• Hệ thống bản lề

Nhờ đó, quá trình chế tạo và lắp ráp sẽ chính xác hơn.

6. Khi nào cần thay thế linh kiện sàn thủy lực

Sau một thời gian vận hành, các linh kiện sàn thủy lực có thể bị hao mòn hoặc hỏng hóc.

Một số dấu hiệu cần kiểm tra hoặc thay thế gồm:

• Xi lanh bị rò rỉ dầu

• Bơm thủy lực yếu hoặc phát tiếng ồn

• Van điều khiển bị kẹt

• Dock nâng chậm hoặc vận hành không ổn định

Việc phát hiện sớm các vấn đề này giúp tránh dừng hoạt động kho.

7. Lưu ý khi lựa chọn linh kiện sàn thủy lực

Khi thay thế linh kiện cho dock leveler, cần chú ý một số yếu tố sau:

• Chọn linh kiện phù hợp với tải trọng thiết bị

• Đảm bảo tương thích với hệ thống dock

• Nên ưu tiên sử dụng linh kiện có nguồn gốc rõ ràng

• Ưu tiên các linh kiện đạt tiêu chuẩn kỹ thuật

Việc lựa chọn đúng linh kiện giúp hệ thống vận hành ổn định và kéo dài tuổi thọ thiết bị.

8. Bảo trì sàn nâng dock để tăng tuổi thọ linh kiện

Bảo trì định kỳ là yếu tố quan trọng giúp kéo dài tuổi thọ của dock leveler.

Một số hạng mục bảo trì cơ bản thường bao gồm:

• Kiểm tra dầu thủy lực định kỳ

• Vệ sinh khu vực hố dock

• Kiểm tra hệ thống cơ khí và bản lề

• Kiểm tra đường ống và van thủy lực

Thực hiện bảo trì đúng cách không chỉ giúp linh kiện sàn thủy lực hoạt động ổn định mà còn giảm nguy cơ gián đoạn hoạt động của kho hàng.
