Cấu tạo cân điện tử chi tiết

Cân điện tử là sản phẩm xác định khối lượng vật có thiết kế đa dạng về hình dáng, kích thước,…Cấu tạo cân điện tử có sự kết hợp giữa bàn cân cơ khí và các thiết bị điện để tạo thành một hệ thống cân hoàn chỉnh.

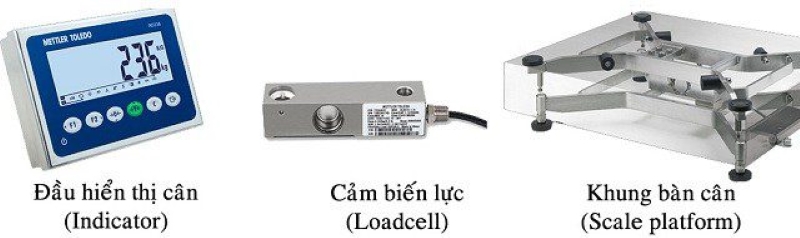

Thành phần cấu tạo cân điện tử cơ bản

Các bộ phận cấu thành một sản phẩm cân điện tử bao gồm:

Khung bàn cân cơ khí

Khung bàn cân là bộ phận thiết yếu cơ bản của hệ thống cân điện tử. Phần khung cơ khí này bao gồm:

Khung cân
Mặt bàn/sàn/đĩa cân
Thiết kế cơ khí khác: giá đỡ, khung vỏ bảo vệ,…

Thiết kế phần khung cơ khí của cân điện tử sẽ phụ thuộc vào loại cân, môi trường sử dụng cũng như ứng dụng thực tế của cân.

Bộ phận cảm biến lực (loadcel) của cân

Cảm biến lực loadcell có tác dụng chịu lực và truyền tín hiệu về đầu cân (bộ xử lý trung tâm) của cân, từ đó, cho ra kết quả cân chính xác. Thiết kế loadcell rất đặc biệt với nhiều hình dáng thích hợp với các loại cân điện tử khác nhau. Có thể kể đến như: loadcell dạng thanh, dạng nén, dạng uốn, dạng cầu bi,…

Bên cạnh hình dáng, loadcell cân điện tử còn được phân loại theo tải trọng hay mục đích, ứng dụng thực tế như loadcell cân bàn, cân ô tô, cân sàn, cân thủy sản,…

Loadcell là thiết bị có điện trở ra/vào thay đổi khi bị nén hay kéo dãn và được nuôi bằng một nguồn điện ổn định. Bộ phận này được thiết kế gắn cố định một đầu, đầu còn lại gắn với mặt bàn cân (hay đĩa cân).

Khi bạn đặt vật để cân lên, khối lượng của vật sẽ tác động lên mặt cân và tạo thành một lực uốn cong thanh Loadcell. Khi đó, mạch điện trở được dán trên Loadcell sẽ biến dạng sinh ra thay đổi điện trở. Vật càng nặng thì độ biến dạng của thanh Loadcell càng lớn, dẫn tới điện trở thay đổi càng nhiều.

Có thể nói, loadcell là bộ phận cấu tạo cân điện tử quan trọng bậc nhất và không thể thiếu trong hệ thống cân.

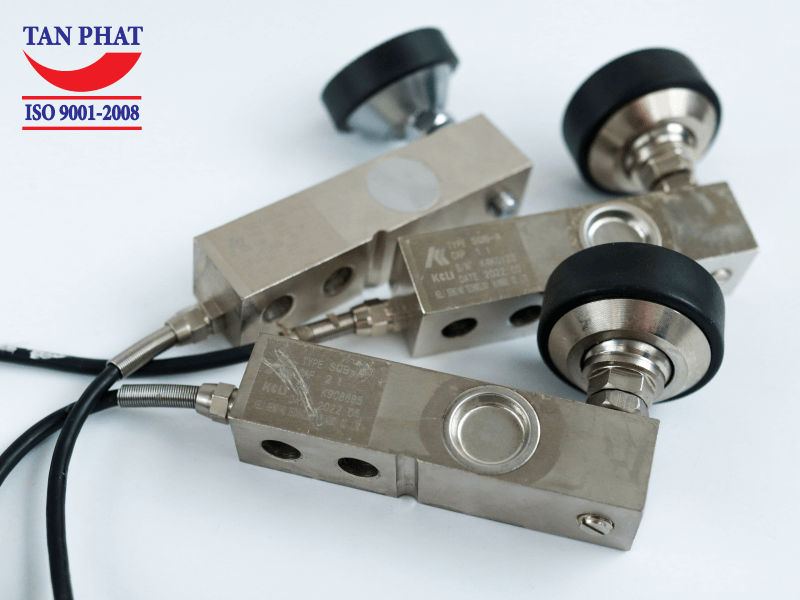

Loadcell (cảm biến lực) SQB dùng cho cân điện tử

Loadcell (cảm biến lực) SQB dùng cho cân điện tử

Đầu cân hiển thị (Indicator)

Đầu cân là bộ phận xử lý tín hiệu điện tử sẽ có nhiệm vụ quy đổi những tín hiệu nhận được từ cảm biến lực (loadcell) thành kết quả cân chính xác, thông báo khối lượng vật cụ thể giúp người dùng dễ dàng quan sát được trọng lượng của vật cân.

Trong hệ thống cân điện tử, đầu cân hiển thị chính là bộ phận điều khiển trung tâm của cân. Không chỉ là màn hình hiển thị số cân chính xác của vật cần cân mà nó còn được thiết kế, chế tạo cho phép cân kết nối với máy tính, máy in và phần mềm quản lý dữ liệu, ứng dụng trên thiết bị di động, internet,…Đồng thời, đầu cân cũng thực hiện nhiều chức năng khác như đếm số lượng, tính tỷ trọng, cân động vật, kiểm tra trọng lượng,…

Ngoài ra, một số đầu cân hiển thị còn tích hợp tính năng điều khiển cân, giúp quá trình tích hợp tự động hóa thuận hơn hơn nhiều.

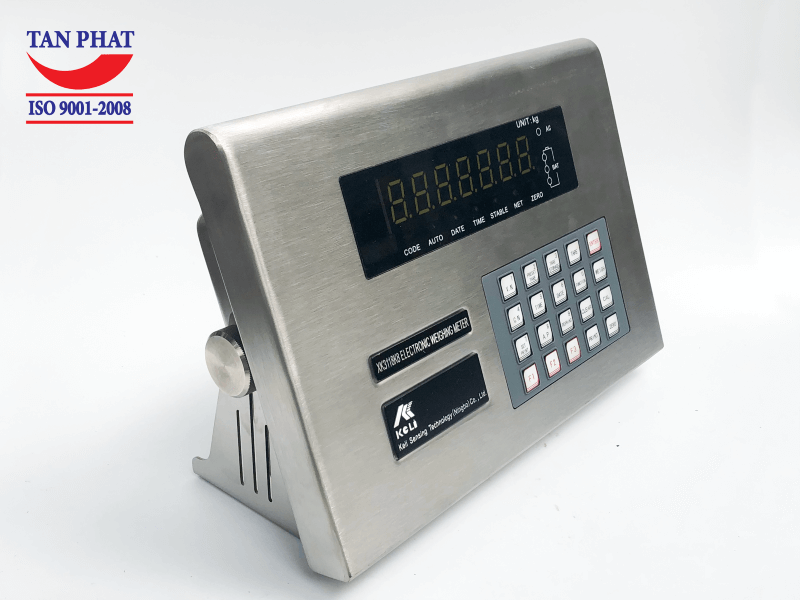

Đầu cân điện tử XK3118K8 Keli

Đầu cân điện tử XK3118K8 Keli

Trên đây là những thành phấn cấu tạo cân điện tử cơ bản. Quý khách hàng có nhu cầu tìm hiểu và mua các loại cân điện tử với bất kỳ model nào, hãy liên hệ ngay với Tân Phát qua hotline: 0963 966 866 để nhận tư vấn và báo giá. Tất cả các sản phẩm của Tân Phát đều đảm bảo chính hãng, đầy đủ CO, CQ và bảo hành 12 tháng tại công ty.
