THIẾT BỊ CÂN ĐIỆN TỬ TÂN PHÁT

Hộp nối loadcell (4, 6, 8 cổng) Analog

Mã số sản phẩm : JXHG-S
Liên hệ
Bộ cộng tín hiệu loadcell (4, 6, 8 cổng) - Hộp nối tín hiệu Analog - Thương hiệu: Keli - Xuất xứ: Trung Quốc - Nhà cung cấp: Tân Phát - Bảo hành: 12 tháng. Sản phẩm được ứng dụng vào các hệ thống cân sàn điện tử, cân ô tô, cân đóng bao, cân mẻ..

Đặt Mua Qua Điện Thoại (8h00-20h00)
0963 966 866

Junction Box JB4, JB6, JB8 – Hộp nối loadcell 4,6,8 cổng Analog

Junction Box Analog là loại hộp nối tín hiệu tương tự có chức năng tổng hợp tín hiệu từ nhiều loadcell (4, 6, 8 loadcell) về 1 tín hiệu duy nhất và truyền về đầu cân hiển thị. Sản phẩm được cung cấp chính hãng bởi Tân Phát với giá thành tốt nhất thị trường hiện nay.

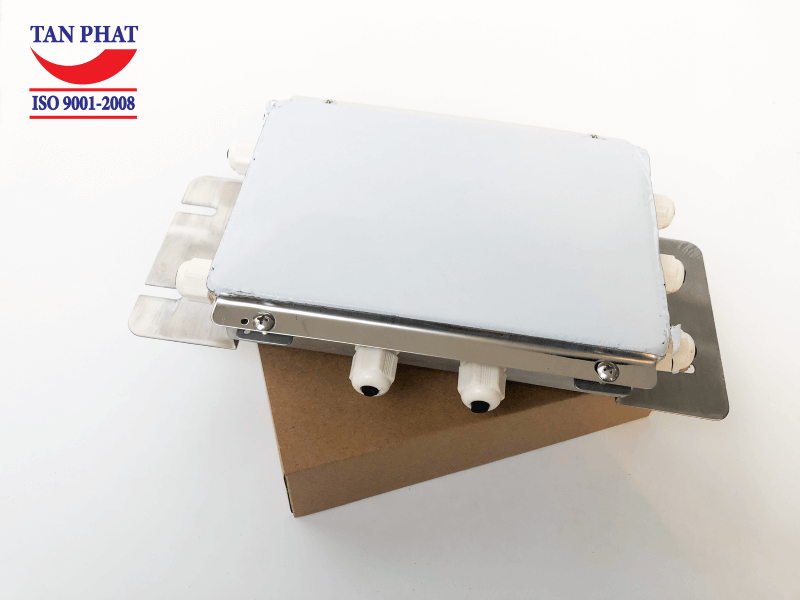

Hộp nối tín hiệu JXHG 6 loadcell - tín hiệu analog do Tân Phát nhập khẩu và cung cấp chính hãng

Hộp nối tín hiệu JXHG 6 loadcell - tín hiệu analog do Tân Phát nhập khẩu và cung cấp chính hãng

Junction Box là gì?

Junction Box hay còn được biết đến với tên gọi: hộp nối tín hiệu, bộ cộng tín hiệu,…Đây là thiết bị có chức năng kết nối nhiều loadcell – cảm biến lực giúp gia tăng khả năng truyền tín hiệu lên đầu cân, đặc biệt có tác dụng với những loại cân điện tử sử dụng nhiều loadcell. Như:

- Cân bàn 4 loadcell phải sử dụng hộp nối JXHG 4 cổng

- Cân ô tô 6 loadcell thì phải dùng hộp nối JXHG 6 cổng, 8 loadcell sử dụng JXHG 8 cổng,…

Nguyên lý hoạt động của sản phẩm là nhận tín hiệu từ từ các loadcell truyền về thông qua các cổng vào, sau đó, tổng hợp, phân tích các tín hiệu lực đó thành 1 tín hiệu duy nhất và thông qua cổng ra truyền đến đầu cân.

So với Junction Box Digital thì Junction Box Analog có giá thành rẻ hơn, phù hợp lắp đặt trong các loại cân điện tử, cân ô tô sử dụng các loadcell, đầu cân tín hiệu tương tự.

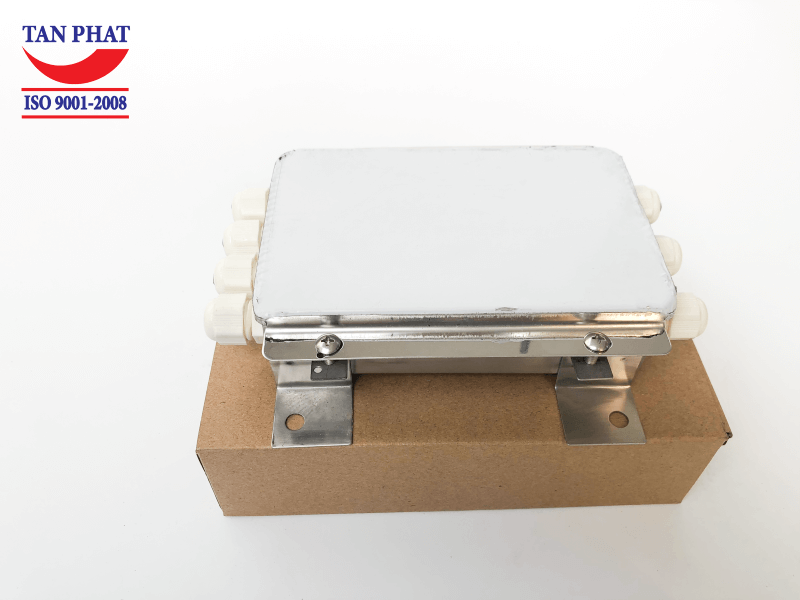

Hộp nối tín hiệu có chức năng tổng hợp các tín hiệu về từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân

Hộp nối tín hiệu có chức năng tổng hợp các tín hiệu về từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân

Thông số kỹ thuật Junction Box (JB4, JB6, JB8)

Model

JXHG

Thương hiệu

Keli

Xuất xứ

Trung Quốc

Nhà cung cấp

Tân Phát

Số cổng

- Cổng vào: 4, 6, 8 cổng

- Cổng ra: 1 cổng

Điện áp

5~15V DC

Kích thước

(200 x 160 x 45)mm

Chất liệu vỏ

Inox 304 chống ăn mòn cao

Bảo hành

12 tháng

Ứng dụng

Cân sàn điện tử, cân ô tô,…

Tính năng nổi bật của Junction Box (JB4, JB6, JB8)

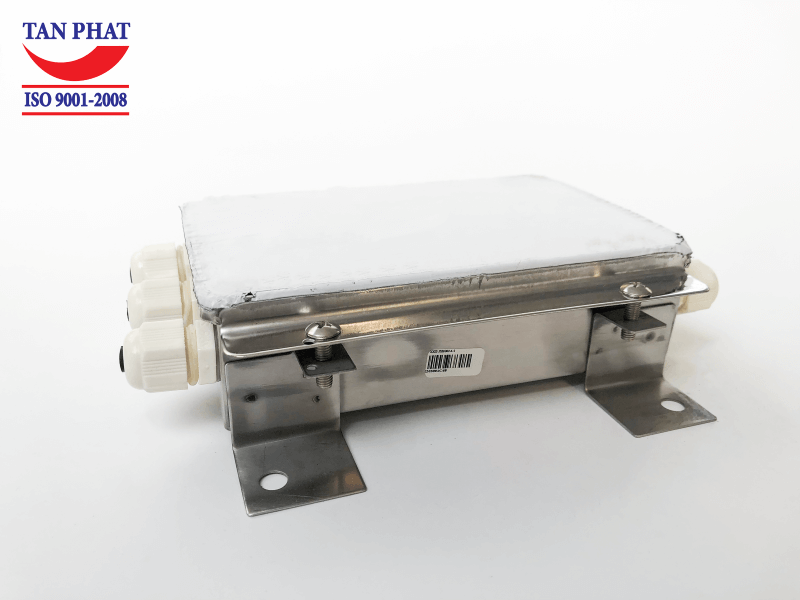

Hộp nối tín hiệu JXHG có thiết kế vỏ inox chống oxi hóa, chống nước, dễ dàng lau chùi, vệ sinh bề mặt hộp.

Hộp nối tín hiệu JXHG có thiết kế vỏ inox chống oxi hóa, chống nước, dễ dàng lau chùi, vệ sinh bề mặt hộp.

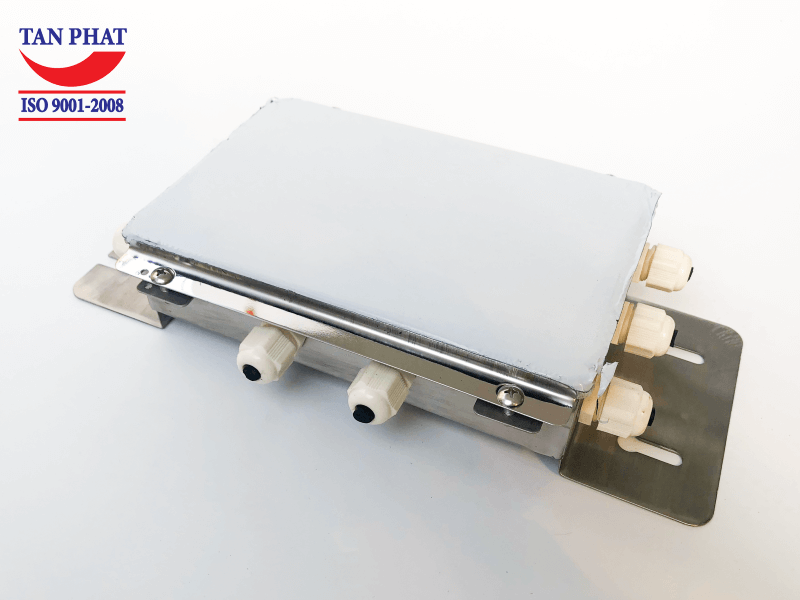

Hộp nối được niêm phong kín, có khả năng chống bụi và hoạt động ổn định trong môi trường khắc nghiệt

Hộp nối được niêm phong kín, có khả năng chống bụi và hoạt động ổn định trong môi trường khắc nghiệt

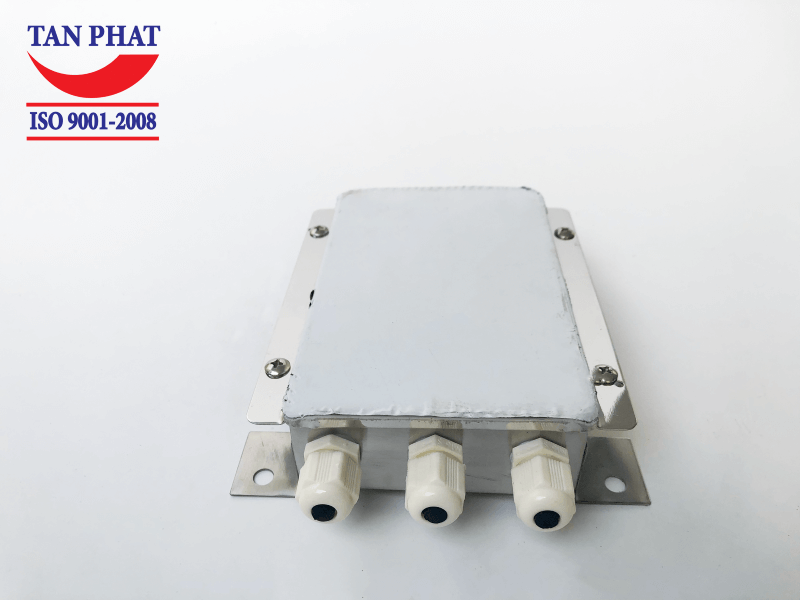

Đa dạng các loại sản phẩm: Hộp nối 4 loadcell, hộp nối 6 loadcell, hộp nối 8 loadcell

Đa dạng các loại sản phẩm: Hộp nối 4 loadcell, hộp nối 6 loadcell, hộp nối 8 loadcell

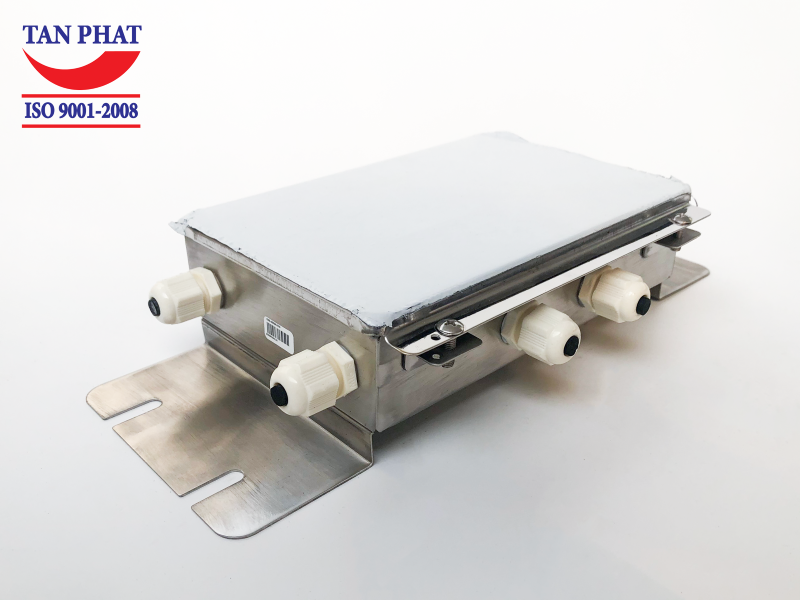

Thiết bị có chức năng kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.

Thiết bị có chức năng kết nối tín hiệu từ nhiều loadcell thành 1 tín hiệu duy nhất truyền đến đầu cân hiển thị.

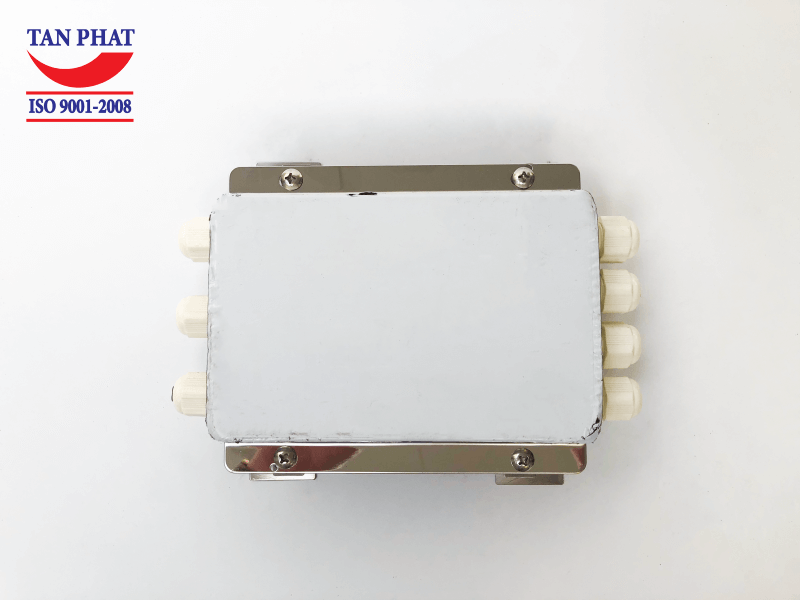

JB4, JB6, JB8 được sử dụng chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

JB4, JB6, JB8 được sử dụng chủ yếu trong các loại cân sàn, cân ô tô điện tử,…

Các đấu nối Junction Box với loadcell

Dây tín hiệu loadcell thường có 5 lõi với 5 màu riêng biệt: Đỏ, đen, xanh, trắng, tím.

Khi kết nối loadcell với bộ cộng, dây tín hiệu được đấu nối tương ứng như sau:

- Dây đỏ - Dương nguồn (EX+)

- Dây đen – Âm nguồn (EX-)

- Dây tím – Chống nhiễu (SHI)

- Dây xanh – Dương tín hiệu (Sig+)

- Dây trắng – Âm tín hiệu (Sig-)

Junction Box – Hộp nối loadcell JXHG Analog được Tân Phát nhập khẩu trực tiếp từ Keli và cung cấp chính hãng ra thị trường Việt Nam với giá thành cạnh tranh, bảo hành 12 tháng miễn phí tại công ty. Do đó, quý khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm do Tân Phát cung cấp.

Liên hệ ngay để nhận TƯ VẤN BÁO GIÁ miễn phí.
